Voltaje, corriente y resistencia: qué son y cómo se relacionan en electrónica
El voltaje, la corriente y la resistencia son los tres conceptos fundamentales de la electrónica y la electricidad. Entender qué es cada uno y cómo se relacionan entre sí es clave para analizar circuitos eléctricos, aplicar correctamente la ley de Ohm y evitar errores comunes al resolver ejercicios. En esta guía aprenderás qué significan estos conceptos, cómo se miden, ejemplos prácticos y cómo se usan juntos en circuitos reales.
Cuando empecé a estudiar electrónica por mi cuenta, me di cuenta de que muchos problemas no venían de las fórmulas, sino de no tener claro qué era realmente el voltaje, qué representaba la corriente y por qué la resistencia cambiaba el comportamiento de un circuito. Aclarar bien estos conceptos hizo que todo lo demás empezara a tener sentido.
¿Qué son el voltaje, la corriente y la resistencia?
El voltaje, la corriente y la resistencia describen cómo se comporta la electricidad dentro de un circuito. Aunque suelen explicarse por separado, en la práctica siempre actúan juntos.
- El voltaje es la fuerza que impulsa a los electrones.
- La corriente es el flujo de esos electrones.
- La resistencia es la oposición al paso de ese flujo.
Si uno de estos conceptos no está claro, aplicar fórmulas como la ley de Ohm se vuelve confuso, aunque la matemática sea sencilla.
Qué es el voltaje, tensión eléctrica o fuerza electromotriz
El voltaje, también llamado tensión eléctrica o fuerza electromotriz, es la diferencia de potencial entre dos puntos de un circuito. Es lo que “empuja” a los electrones para que se muevan a través de un conductor. Sin voltaje:
- no hay movimiento de carga
- no hay corriente
- el circuito no funciona
Cómo se mide el voltaje
El voltaje se mide en voltios ($V$) y se utiliza un multímetro conectado en paralelo con el elemento que se quiere medir.
Ejemplos sencillos de voltaje
- Una pila AA: $\sim 1,5\ V$
- Una batería de automóvil: $\sim 12\ V$
- Un enchufe doméstico: $110\ V$ o $220\ V$ (según el país)
Estos valores indican cuánta “energía” tiene la fuente para mover electrones.

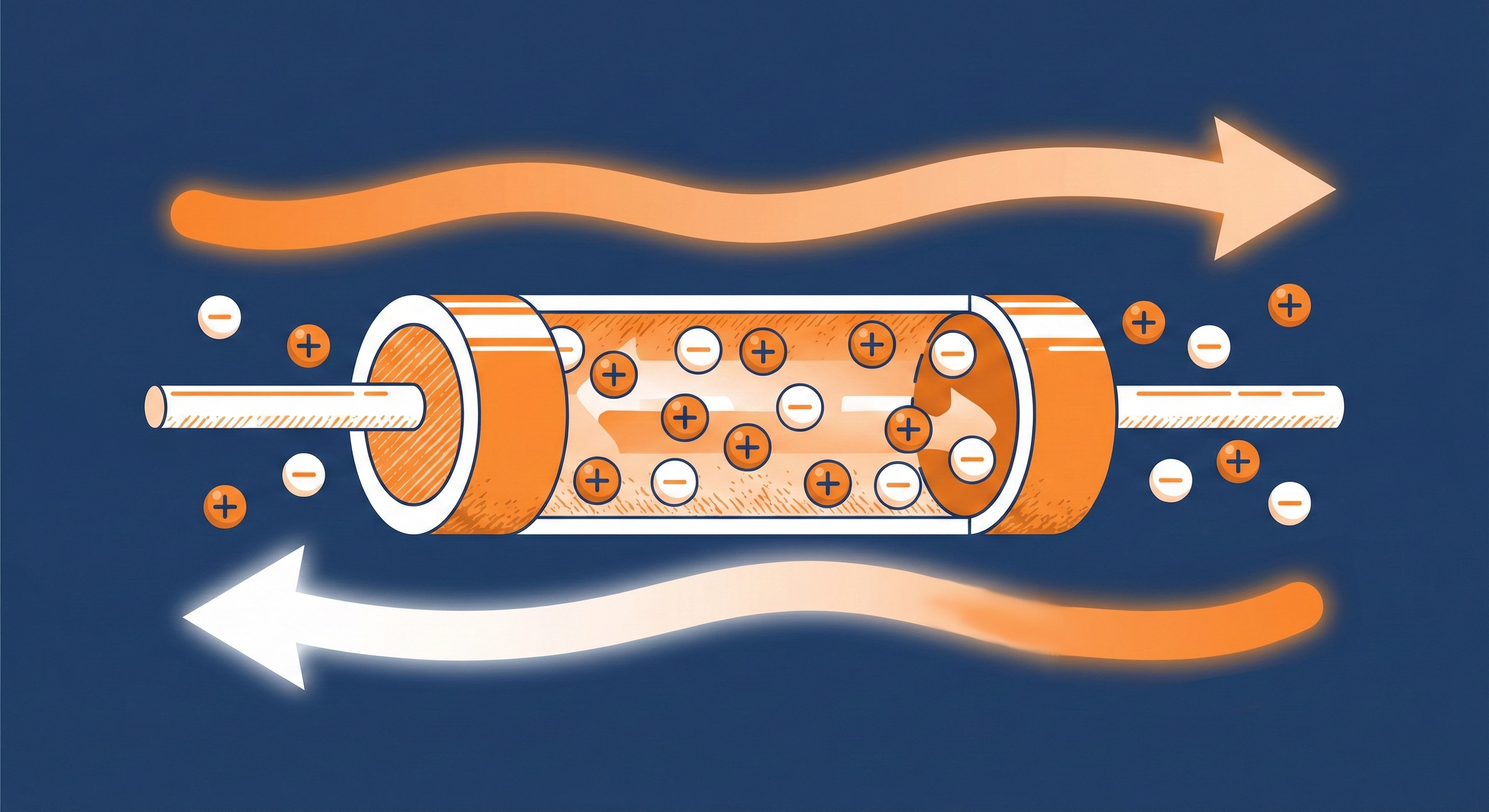

La carga eléctrica como origen del voltaje y la corriente
Tanto el voltaje como la corriente tienen su origen en un mismo fenómeno físico: la carga eléctrica. En electrónica, la electricidad se entiende como el comportamiento de cargas eléctricas —principalmente electrones— dentro de un material.
La corriente eléctrica aparece cuando esas cargas se mueven de forma ordenada a través de un conductor. El voltaje, en cambio, está relacionado con la energía necesaria para producir ese movimiento. Dicho de otra forma: la corriente describe el movimiento de las cargas, mientras que el voltaje describe la causa que hace posible ese movimiento. Sin carga eléctrica no existirían ni corriente ni voltaje, y por tanto no habría circuitos eléctricos funcionales.

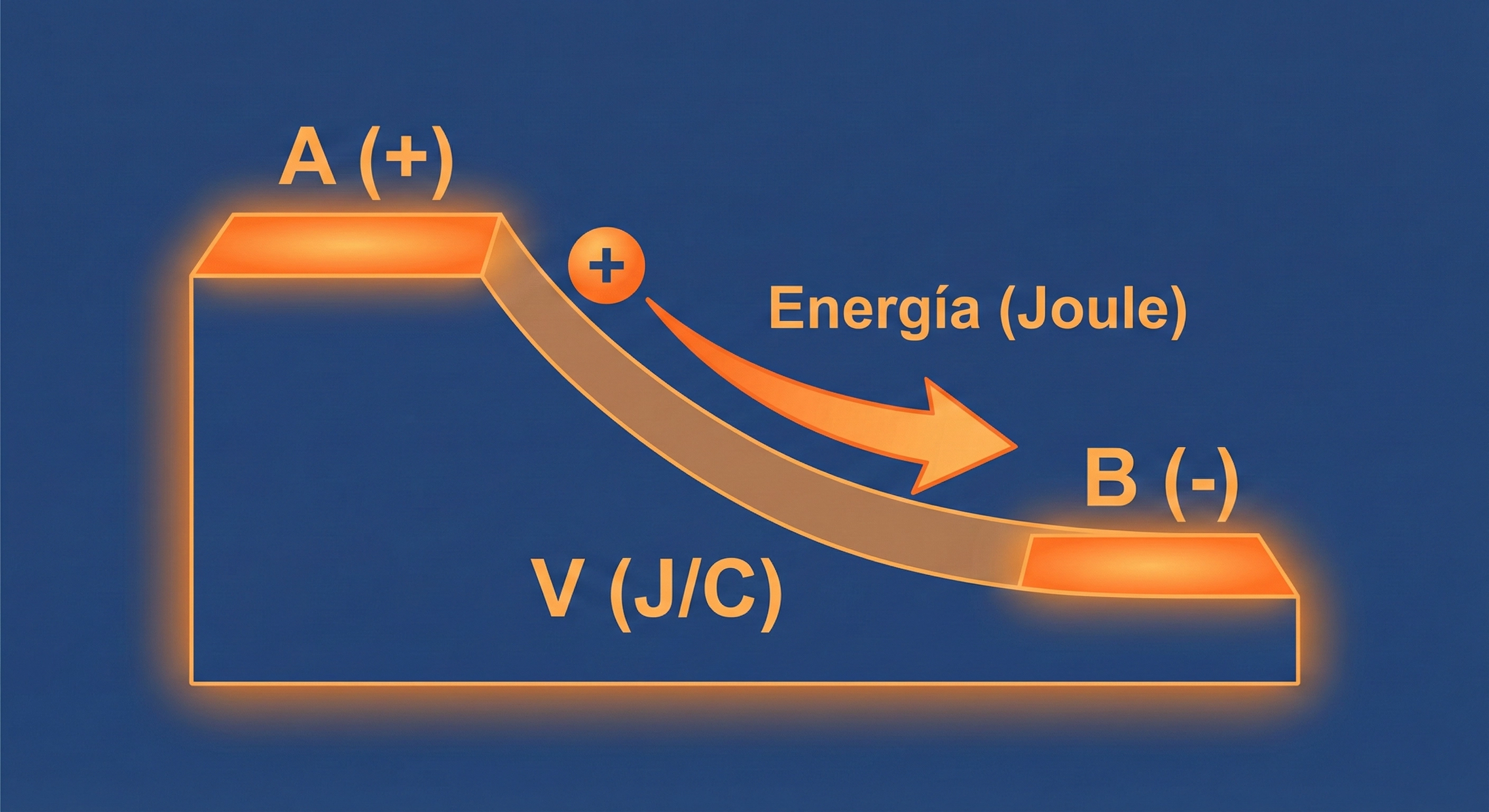

Qué es el voltaje, tensión eléctrica o fuerza electromotriz
El voltaje, también llamado tensión eléctrica o fuerza electromotriz, es la energía necesaria para mover una carga eléctrica a través de un elemento de un circuito. No describe un movimiento, sino la capacidad de una fuente para producirlo. Desde un punto de vista físico, el voltaje representa la energía disponible por unidad de carga. Cuanto mayor es el voltaje, mayor es la capacidad de una fuente para realizar trabajo eléctrico y desplazar cargas a través de resistencias, cables u otros componentes. Esta es la razón por la cual una batería de mayor voltaje puede forzar el paso de carga a través de elementos donde una batería más pequeña no podría hacerlo.
Este concepto es fundamental para entender la ley de Ohm y el comportamiento de los circuitos eléctricos.
De dónde viene el voltio y qué significa realmente
La unidad del voltaje es el voltio ($V$), y su definición ayuda a entender mejor su significado físico. Un voltio se define como:
Esto significa que un voltio representa la energía necesaria para mover una carga eléctrica de un coulomb. También puede expresarse como:
Esta forma de escribirlo refuerza la idea de que el voltaje está relacionado con una fuerza aplicada sobre una carga a lo largo de una distancia, es decir, con la capacidad de realizar trabajo. Por eso el voltaje no es simplemente “un número”, sino una medida directa de energía por carga.
Ejemplos sencillos de voltaje
Algunos valores típicos de voltaje ayudan a poner este concepto en contexto:
- Una pila AA: aproximadamente $1,5\ V$
- Una batería de automóvil: alrededor de $12\ V$
- Un enchufe doméstico: $110\ V$ o $220\ V$, según el país
En todos los casos, el voltaje indica cuánta energía está disponible para mover cargas dentro del circuito.

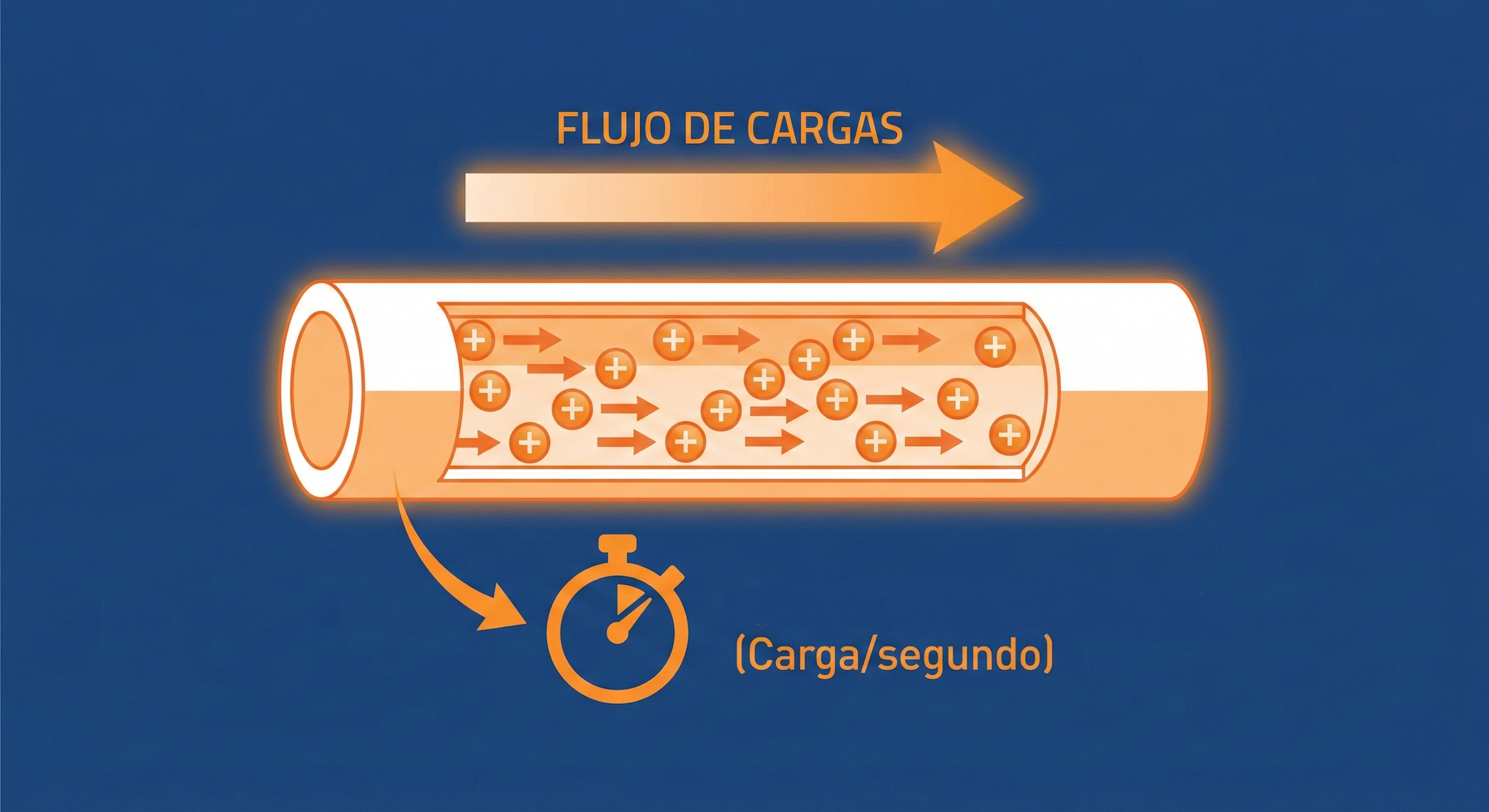

Qué es la corriente eléctrica
La corriente eléctrica es el flujo ordenado de cargas eléctricas a través de un conductor. A diferencia del voltaje, que describe una causa, la corriente describe un efecto observable: el movimiento real de las cargas. Cuando existe una diferencia de voltaje entre dos puntos y el circuito está cerrado, las cargas comienzan a moverse, dando lugar a una corriente eléctrica. Cuanto mayor sea el movimiento de carga por unidad de tiempo, mayor será la corriente.
Cómo se mide la corriente eléctrica
La corriente se mide en amperios ($A$). Un amperio equivale al paso de un coulomb de carga por segundo:
Esto refuerza la idea de que la corriente no es energía ni fuerza, sino cantidad de carga en movimiento.
Tipos de corriente: continua y alterna
- Corriente continua (DC): las cargas se mueven siempre en el mismo sentido. Es la que producen pilas y baterías.
- Corriente alterna (AC): las cargas cambian periódicamente de dirección. Es la que se utiliza en la red eléctrica doméstica.
Ambas obedecen a los mismos principios básicos, aunque su comportamiento en circuitos puede ser distinto.
Ejemplos de corriente en la vida real
- La corriente que enciende un LED
- La corriente que hace girar un motor eléctrico
- La corriente que alimenta un dispositivo electrónico
En todos los casos, la corriente es la consecuencia directa de aplicar un voltaje sobre un circuito que permite el movimiento de carga.
Qué es la resistencia eléctrica
La resistencia eléctrica es la oposición que presenta un material al paso de la corriente eléctrica. No impide el movimiento de las cargas, pero sí lo dificulta. Desde un punto de vista microscópico, la resistencia se debe a las interacciones entre los electrones y la estructura interna del material por el que se mueven. Cuanto mayor es esa oposición, menor será la corriente para un mismo voltaje aplicado.
La relación entre resistencia, voltaje y corriente se describe matemáticamente en la ley de Ohm.
De qué depende la resistencia
La resistencia de un elemento depende de varios factores:
- El material del que está hecho
- Su longitud
- Su sección transversal
- La temperatura
Por eso distintos componentes se comportan de manera diferente aunque estén conectados al mismo voltaje.
Ejemplos de resistencia en circuitos
- Un cable grueso tiene baja resistencia
- Un filamento o una resistencia comercial tiene alta resistencia
- Un mal contacto puede introducir resistencia no deseada
La resistencia es clave para controlar la corriente y proteger los componentes de un circuito.

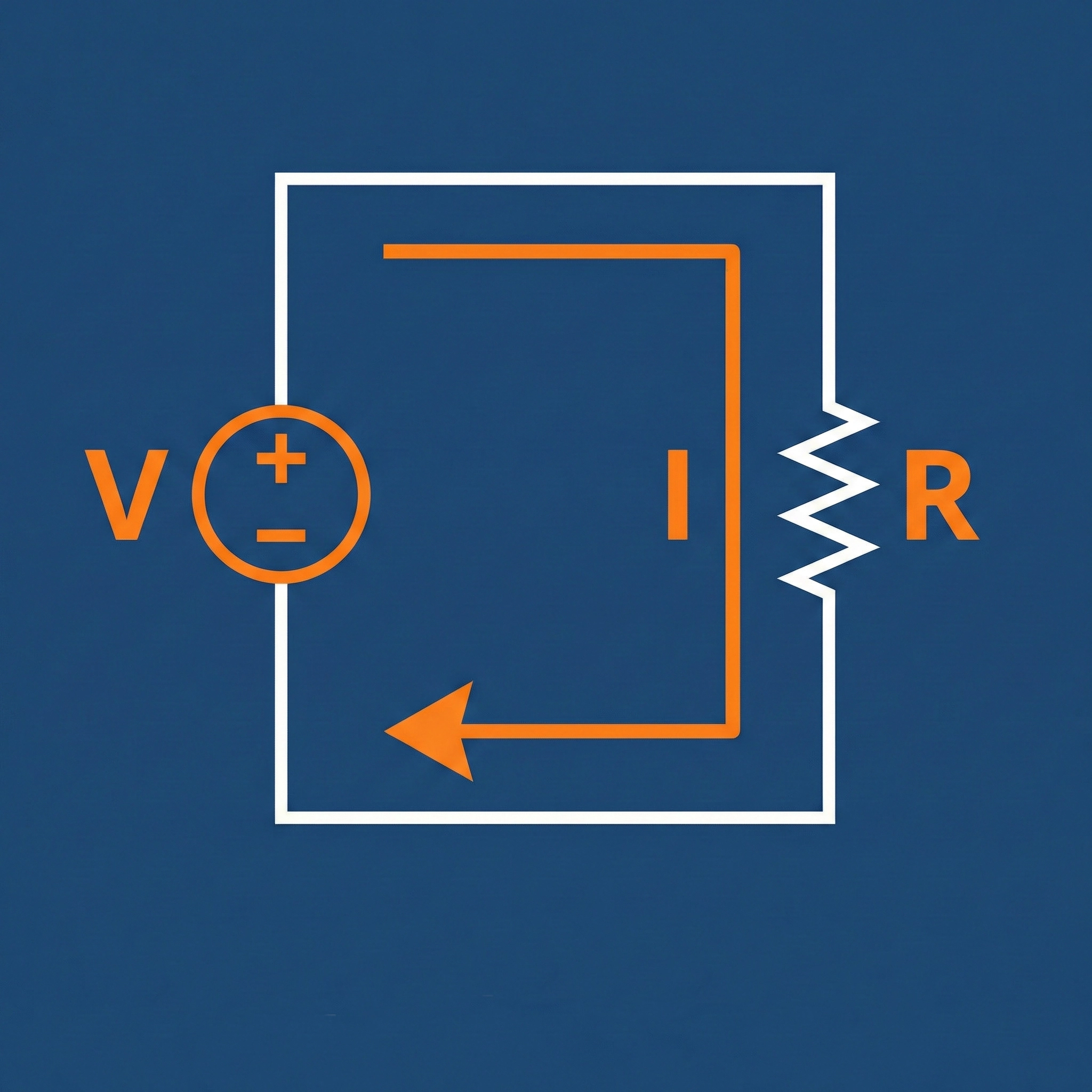

Relación entre voltaje, corriente y resistencia
Estos tres conceptos no actúan de forma independiente. Están directamente relacionados, y entender esta relación es fundamental para analizar cualquier circuito eléctrico.
Esta relación fundamental se formaliza matemáticamente mediante la ley de Ohm, que permite calcular voltaje, corriente o resistencia en un circuito eléctrico.
Cómo se relacionan según la ley de Ohm
La relación entre voltaje, corriente y resistencia se describe mediante la ley de Ohm, que establece que:
- el voltaje es proporcional a la corriente
- la resistencia determina cuánto se opone el circuito al paso de carga
Comprender bien qué representa cada magnitud hace que la ley de Ohm deje de ser una fórmula a memorizar y se convierta en una herramienta intuitiva.
Por qué entender esto evita errores comunes
Muchos errores en electrónica no vienen de aplicar mal una fórmula, sino de no interpretar correctamente qué está pasando con las cargas dentro del circuito. Tener claro qué es voltaje, qué es corriente y qué papel juega la resistencia evita confusiones desde el inicio.
Aplicación práctica en circuitos eléctricos
Circuitos simples
En un circuito con una fuente, una resistencia y cables, el voltaje impulsa las cargas, la resistencia limita el flujo y la corriente resultante puede calcularse y medirse con facilidad.
Estos conceptos se aplican directamente en el análisis de circuitos eléctricos básicos, donde se combinan fuentes, resistencias y conexiones reales.
Todo circuito real, por simple que sea, puede analizarse siguiendo los principios vistos aquí, como se explica en los circuitos eléctricos básicos.
Circuitos con varias resistencias
Cuando aparecen varias fuentes y varias resistencias en serie o en paralelo, la relación entre voltaje y corriente sigue siendo la misma, pero la forma en que se distribuyen las magnitudes cambia. Entender los conceptos básicos permite analizar estos casos sin dificultad.
Errores comunes al aprender estos conceptos
- Confundir voltaje con corriente
- Pensar que la corriente “se gasta”
- Creer que el voltaje circula
- No relacionar las unidades con su significado físico
Estos errores suelen aparecer cuando los conceptos se aprenden de memoria y no desde su base física.
Relación con otros temas de electrónica
El voltaje, la corriente y la resistencia están presentes en prácticamente todos los temas de electrónica:
- Ley de Ohm
- Circuitos eléctricos básicos
- Análisis de mallas y nodal
- Instrumentos de medición como el multímetro
Dominar estos conceptos facilita el aprendizaje de todo lo que viene después.
Conclusión
El voltaje, la corriente y la resistencia forman el núcleo de la electrónica. Entender su origen en la carga eléctrica, su significado físico y cómo se relacionan entre sí permite analizar circuitos de forma clara y sin confusiones. Una vez interiorizados estos conceptos, el resto de la electrónica se vuelve mucho más intuitivo.
Este contenido forma parte de los fundamentos de electrónica que desarrollamos en Electronic Geek Pro, donde se explican las bases físicas que permiten entender conceptos como el voltaje, la corriente y la resistencia.
Preguntas frecuentes sobre voltaje, corriente y resistencia
¿El voltaje es una fuerza?
No exactamente. El voltaje representa energía por unidad de carga, aunque puede interpretarse como la causa que produce el movimiento de cargas.
¿Puede haber voltaje sin corriente?
Sí. Puede existir una diferencia de voltaje aunque el circuito esté abierto y no circule corriente.
¿La resistencia consume energía?
No. La resistencia no consume energía, pero sí disipa energía eléctrica en forma de calor.
