Resistencia eléctrica: qué es, fórmula y cómo funciona en un circuito
¿Qué es la resistencia eléctrica?

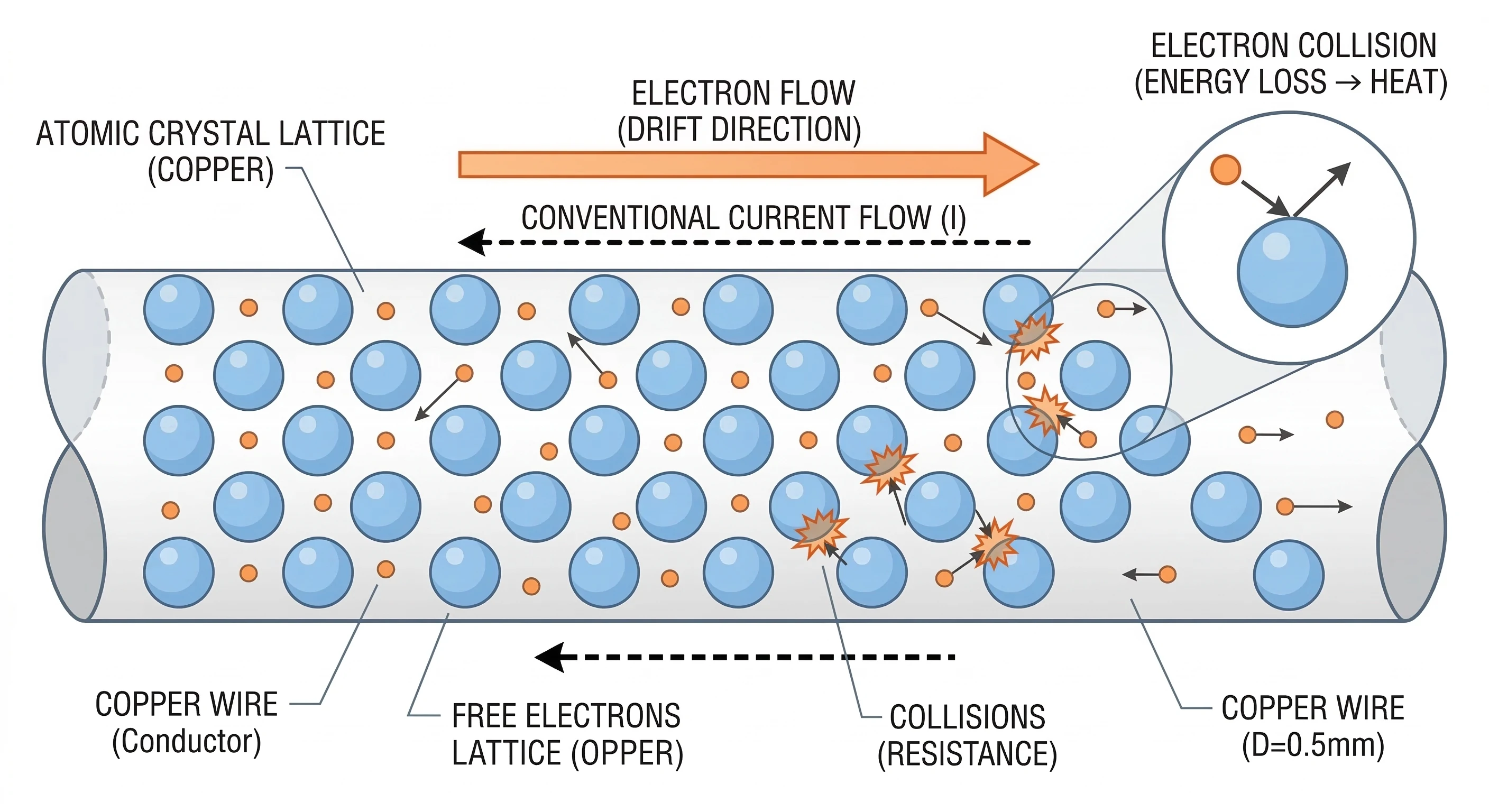

La resistencia eléctrica es la propiedad que tienen los materiales de oponerse al paso de la corriente eléctrica. En cualquier conductor real, las cargas eléctricas no se mueven libremente sin obstáculos: interactúan con los átomos del material y eso genera oposición al movimiento.
Esa oposición es lo que llamamos resistencia.
En un circuito, la resistencia controla cuánta corriente puede circular cuando aplicamos un determinado voltaje. Por eso es uno de los conceptos fundamentales en electrónica.
Si quieres entender cómo se relaciona con el voltaje y la corriente, puedes revisar nuestra guía sobre ley de Ohm.
¿Qué es la resistencia eléctrica?
La resistencia eléctrica es la propiedad que tienen los materiales de oponerse al paso de la corriente eléctrica. En cualquier conductor real, las cargas eléctricas no se mueven libremente sin obstáculos: interactúan con los átomos del material y eso genera oposición al movimiento.
Esa oposición es lo que llamamos resistencia.
En un circuito, la resistencia controla cuánta corriente puede circular cuando aplicamos un determinado voltaje. Por eso es uno de los conceptos fundamentales en electrónica.
Si quieres entender cómo se relaciona con el voltaje y la corriente, puedes revisar nuestra guía sobre ley de Ohm.

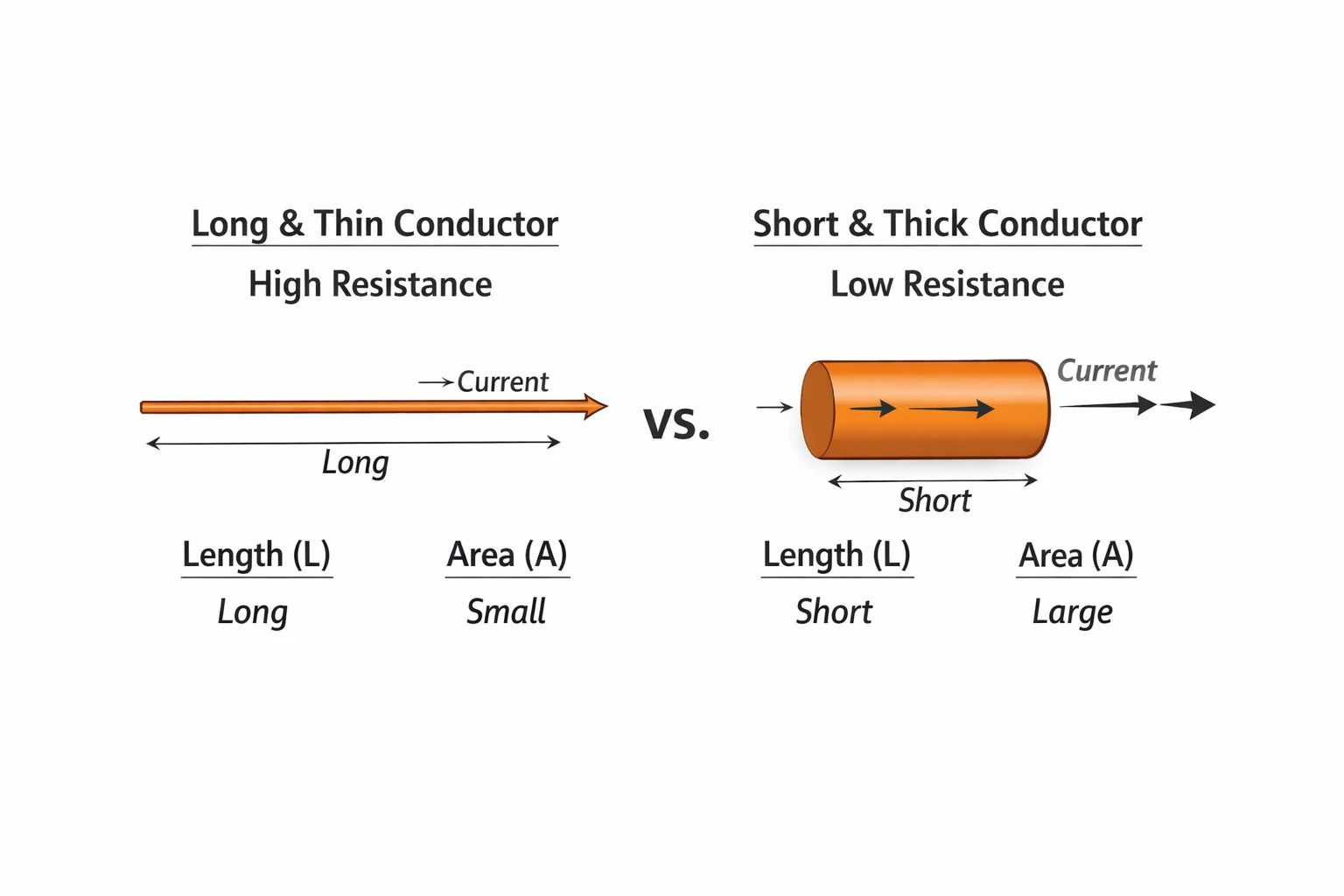

¿De qué depende la resistencia de un material?
Más allá de la ley de Ohm, la resistencia también depende de las propiedades físicas del material y de su geometría.
La expresión general es:
R = ρ · (L / A)
Donde:
- ρ (rho) es la resistividad del material
- L es la longitud del conductor
- A es el área de su sección transversal
Esto explica por qué:
- Un cable más largo tiene mayor resistencia.
- Un cable más grueso tiene menor resistencia.
- Diferentes materiales ofrecen distinta oposición al paso de la corriente.
Esta relación es clave para entender tanto líneas de transmisión como pistas en placas electrónicas.

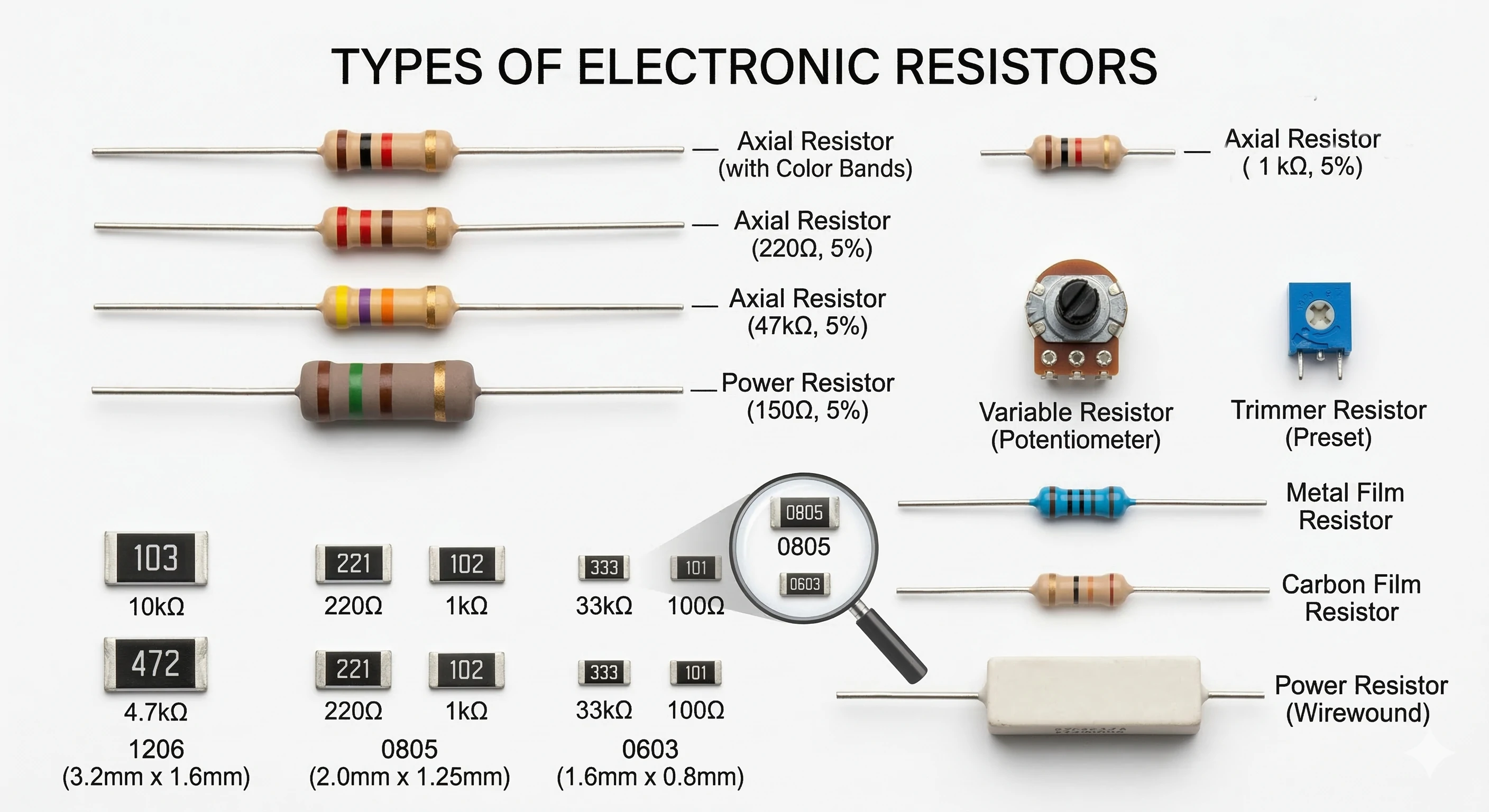

Tipos de resistencias en electrónica
En electrónica práctica, las resistencias no son solo una propiedad física del material: también son componentes diseñados específicamente para controlar corriente y voltaje.
Resistencias fijas
Tienen un valor constante (por ejemplo 10Ω, 1kΩ, 100kΩ). Son las más comunes en circuitos electrónicos.
Resistencias variables (potenciómetros)
Permiten ajustar manualmente el valor de resistencia.
Resistencias SMD
Son versiones de montaje superficial utilizadas en placas modernas.

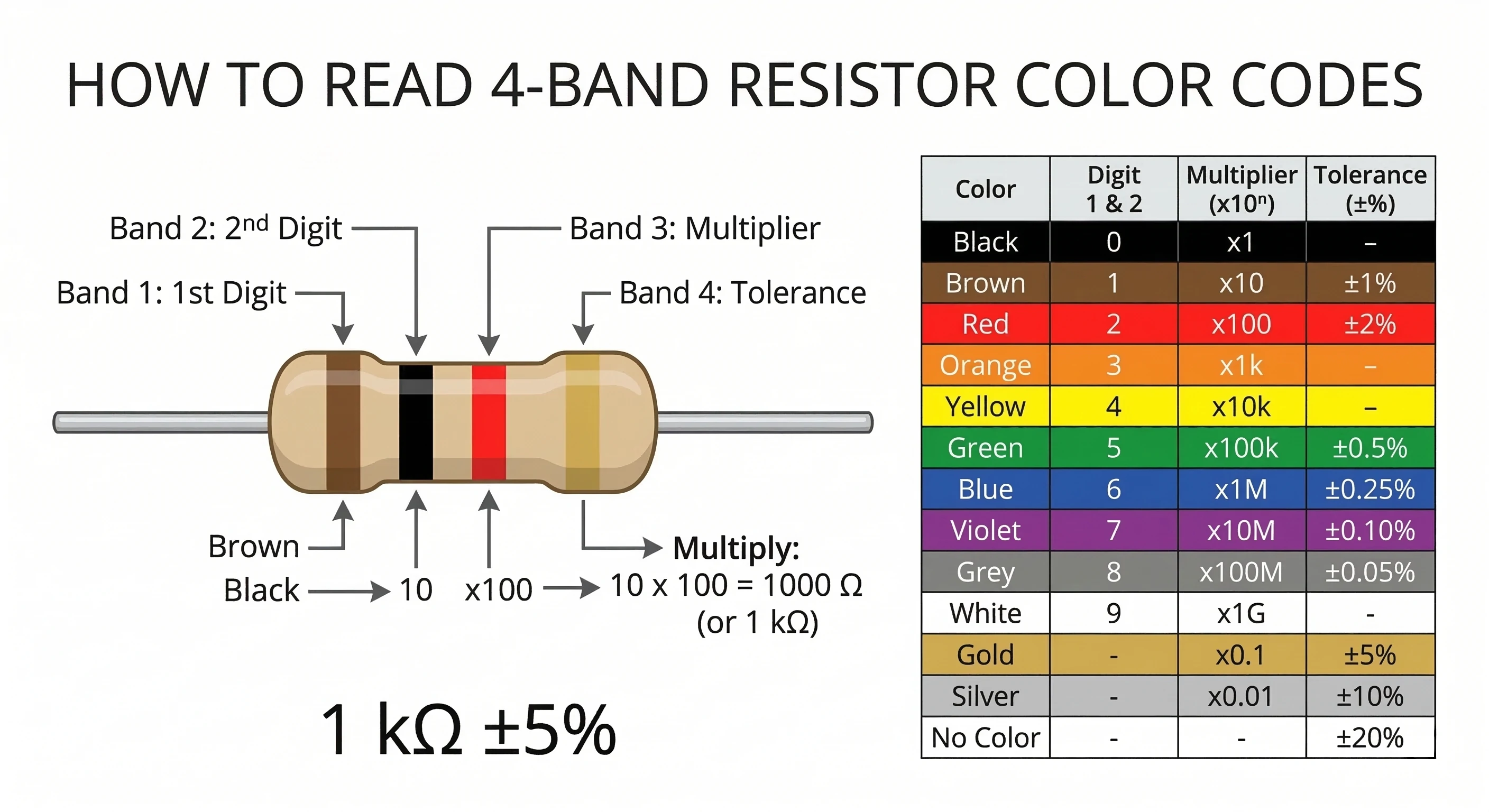

🎨 Código de colores de las resistencias
Las resistencias axiales tradicionales utilizan un sistema de bandas de colores para indicar su valor en ohmios (Ω).
Normalmente tienen 4 o 5 bandas:
- Las primeras bandas indican cifras significativas.
- La siguiente banda indica el multiplicador.
- La última banda indica la tolerancia.
Tabla de colores y valores
| Color | Valor | Multiplicador | Tolerancia |
|---|---|---|---|
| Negro | 0 | x1 | - |
| Marrón | 1 | x10 | ±1% |
| Rojo | 2 | x100 | ±2% |
| Naranja | 3 | x1.000 | - |
| Amarillo | 4 | x10.000 | - |
| Verde | 5 | x100.000 | ±0.5% |
| Azul | 6 | x1.000.000 | ±0.25% |
| Violeta | 7 | x10.000.000 | ±0.1% |
| Gris | 8 | x100.000.000 | ±0.05% |
| Blanco | 9 | x1.000.000.000 | - |
| Dorado | - | x0.1 | ±5% |
| Plateado | - | x0.01 | ±10% |
Ejemplo práctico
Supongamos una resistencia con las siguientes bandas:
- Marrón
- Negro
- Rojo
- Dorado
Interpretación:
- Marrón = 1
- Negro = 0
- Rojo = x100
- Dorado = ±5% de tolerancia
Entonces:
Valor = 10 × 100 = 1000 Ω
Es decir, una resistencia de 1 kΩ ±5%.
¿Por qué es importante la tolerancia?
La tolerancia indica cuánto puede variar el valor real respecto al valor nominal.
Por ejemplo, una resistencia de 1kΩ ±5% puede tener un valor real entre 950Ω y 1050Ω.
En la mayoría de circuitos básicos esto no representa un problema, pero en aplicaciones más precisas puede ser relevante.
Potencia nominal y disipación térmica
Toda resistencia que conduce corriente disipa energía en forma de calor.
La potencia disipada puede calcularse como:
P = I²R
Si la potencia calculada supera la potencia nominal del componente (1/4W, 1/2W, 1W, etc.), la resistencia puede sobrecalentarse y dañarse.
Para entender mejor cómo se calcula la potencia, puedes revisar nuestra guía sobre potencia eléctrica.

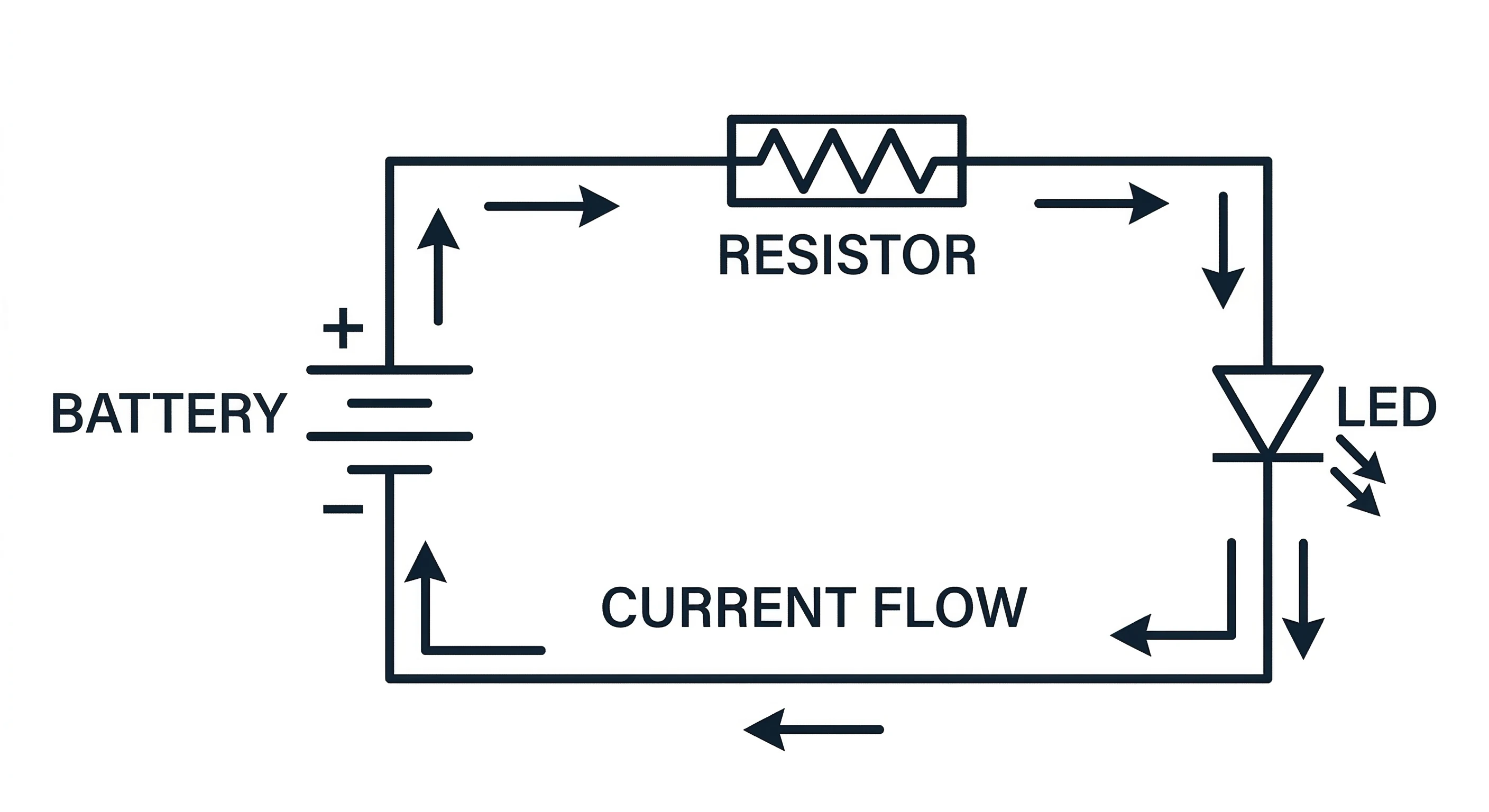

Aplicación práctica: limitar corriente en un LED
Uno de los usos más comunes de una resistencia es limitar la corriente que atraviesa un LED.
Si tenemos una fuente de 5V y un LED que funciona a 2V y 20mA, necesitamos una resistencia que absorba la diferencia de voltaje y limite la corriente.
Usando la ley de Ohm:
R = (5V - 2V) / 0.02A = 150Ω
Sin esa resistencia, el LED recibiría demasiada corriente y se dañaría.
Errores comunes sobre la resistencia eléctrica
- Creer que solo los componentes llamados “resistencias” tienen resistencia.
- Pensar que una resistencia “consume voltaje” en lugar de entender que produce una caída de potencial.
- No considerar la potencia nominal.
- Ignorar que la resistencia cambia con la temperatura en algunos materiales.
Conclusión
La resistencia eléctrica no es solo un componente más dentro de un circuito. Es una propiedad física fundamental que determina cómo fluye la corriente y cómo se distribuye el voltaje.
Comprender su comportamiento desde el punto de vista físico y práctico te permite diseñar circuitos más seguros, eficientes y predecibles.
