Ejercicios resueltos de la Ley de Ohm paso a paso

Por Electronic Geek Pro

Si ya conoces la fórmula de la ley de Ohm pero te bloqueas al resolver ejercicios, este artículo es para ti.

Aquí no vamos a repetir teoría: vamos a resolver problemas reales, explicando cada paso y señalando los errores más comunes que suelen aparecer, incluso cuando las matemáticas son sencillas.

En mi caso, aprendí la ley de Ohm estudiando electrónica por mi cuenta antes de verla en bachillerato y universidad, y algo que noté siempre es lo mismo: la ley no es difícil; lo difícil es aplicar bien los conceptos.

Esquema básico de la ley de Ohm con voltaje corriente y resistencia — Esquema básico que muestra la relación entre voltaje, corriente y resistencia según la ley de Ohm.

Antes de empezar: qué necesitas tener claro

Antes de resolver ejercicios, asegúrate de dominar estos tres conceptos:

Voltaje (V): la energía que impulsa las cargas
Corriente (I): el flujo de cargas
Resistencia (R): la oposición al paso de la corriente

Si alguno de estos conceptos no está claro, te recomiendo repasar primero 👉 voltaje, corriente y resistencia

Muchos errores que veo no vienen de la ley de Ohm, sino de confundir qué magnitud estamos calculando.

Fórmula de la Ley de Ohm (recordatorio rápido)

Triángulo de la ley de Ohm para calcular voltaje corriente y resistencia — El triángulo de la ley de Ohm ayuda a recordar cómo despejar la fórmula según la magnitud que se quiera calcular.

La relación fundamental es:

$$V = I \cdot R$$

Y sus despejes:

$$I = V / R$$
$$R = V / I$$

No hay más. Si aquí ya hay dudas, el problema no es el ejercicio.

Ejercicio 1 — Calcular la corriente (nivel básico)

Enunciado

Un circuito tiene:

Voltaje: $12\ V$
Resistencia: $6\ \Omega$

👉 ¿Cuál es la corriente?

Resolución paso a paso

Usamos: $$I = V / R$$

Sustituimos: $$I = 12\ V / 6\ \Omega = 2\ A$$

✅ Resultado: La corriente es de 2 amperios

Ejercicio 2 — Calcular la resistencia

Enunciado

Por un circuito circula:

Corriente: $0,5\ A$
Voltaje: $10\ V$

👉 ¿Cuál es la resistencia?

Resolución

$$R = V / I$$

$$R = 10\ V / 0,5\ A = 20\ \Omega$$

✅ Resultado: La resistencia es de 20 ohmios

Ejercicio 3 — Calcular el voltaje

Enunciado

Un resistor de $4\ \Omega$ es atravesado por una corriente de $3\ A$.

👉 ¿Qué voltaje hay en el resistor?

Resolución

$$V = I \cdot R$$

$$V = 3\ A \cdot 4\ \Omega = 12\ V$$

✅ Resultado: El voltaje es de 12 voltios

Ejercicio 4 — Varias resistencias en serie (MUY IMPORTANTE)

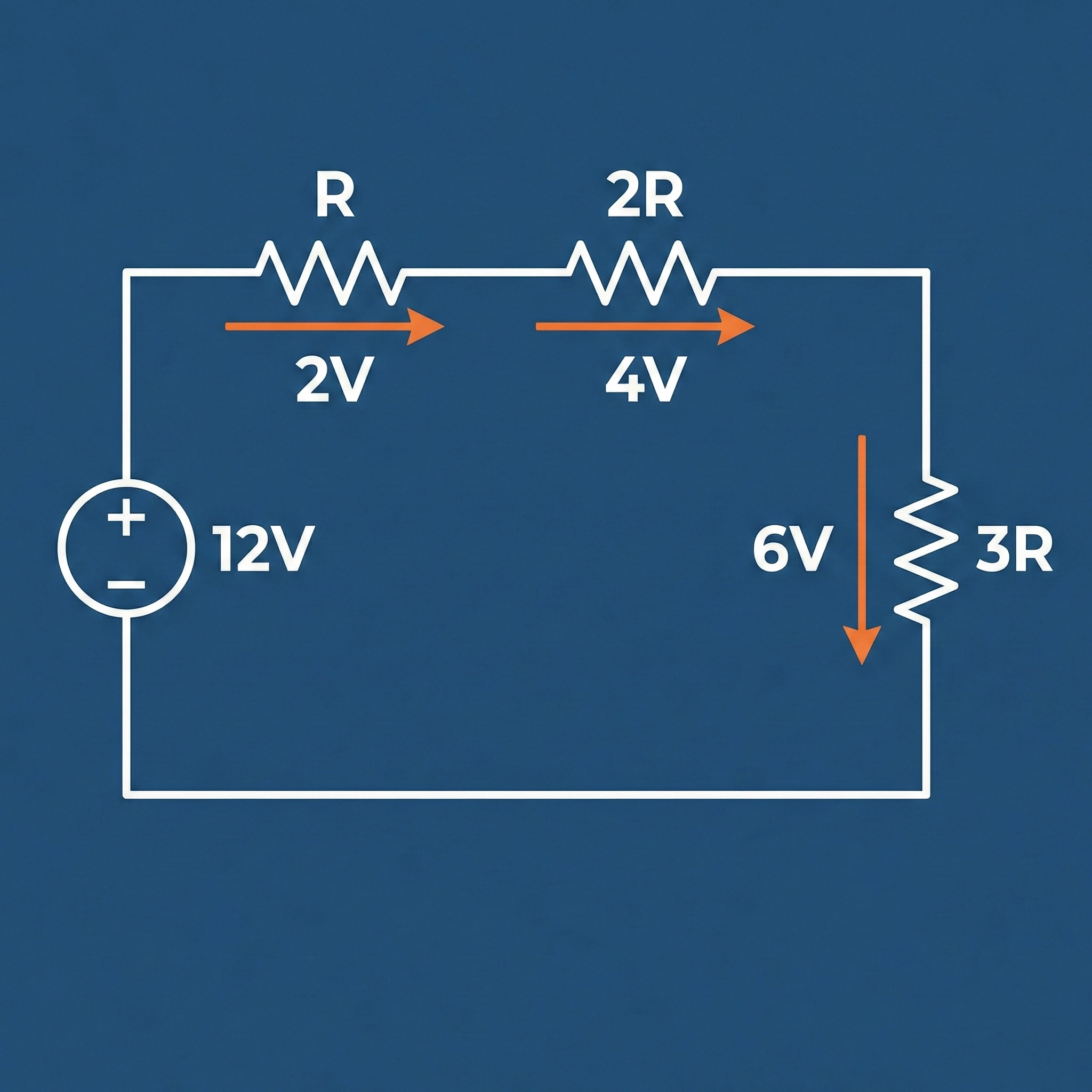

Ejemplo de la ley de Ohm con resistencias en serie y distribución de voltaje — En un circuito en serie, el voltaje se reparte proporcionalmente al valor de cada resistencia.

Este es uno de los ejemplos donde mejor se ve la ley de Ohm funcionando y que más ayuda a entenderla de verdad.

Enunciado

Tenemos:

Fuente: $12\ V$
Tres resistencias en serie:

$R_1 = R$
$R_2 = 2R$
$R_3 = 3R$

👉 ¿Cómo se distribuye el voltaje?

Paso 1: Resistencia total

$$R_{total} = R + 2R + 3R = 6R$$

Paso 2: Corriente total

$$I = V / R_{total} = 12 / 6R = 2/R$$

Paso 3: Voltaje en cada resistencia

$$V_1 = I \cdot R = 2\ V$$
$$V_2 = I \cdot 2R = 4\ V$$
$$V_3 = I \cdot 3R = 6\ V$$

✅ Conclusión clave: 👉 El voltaje se reparte proporcionalmente al valor de la resistencia

Este ejercicio suele marcar un antes y un después en la comprensión real de la ley de Ohm.

Aplicación directa en circuitos

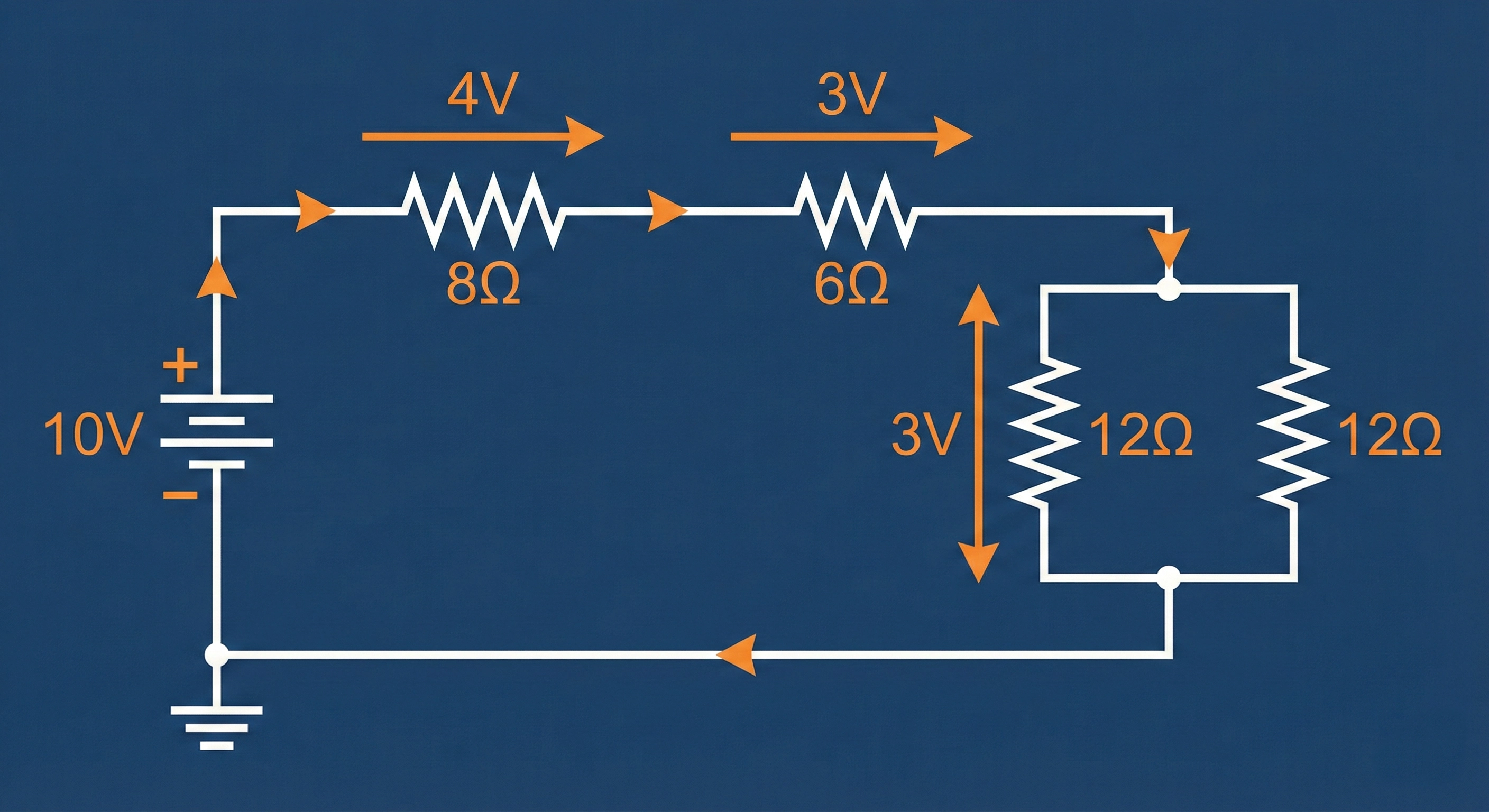

Aplicación de la ley de Ohm en el análisis de circuitos eléctricos — La ley de Ohm se utiliza constantemente al analizar circuitos reales, incluso cuando no se menciona de forma explícita.

Cuando empiezas a analizar circuitos más grandes (mallas, nodos), la ley de Ohm aparece constantemente, aunque no siempre de forma explícita.

Por eso es fundamental entenderla antes de pasar al análisis de 👉 circuitos eléctricos básicos

Si aquí te equivocas, el error se arrastra por todo el análisis.

Errores comunes al resolver ejercicios de la Ley de Ohm

Basado en mi experiencia explicándola a compañeros, los errores más frecuentes son:

No distinguir entre voltaje total y voltaje en un componente
❌ Confundir corriente con voltaje
❌ Despejar mal fórmulas simples
❌ No simplificar circuitos antes de aplicar la ley

👉 La ley es sencilla; el problema casi siempre es conceptual.

Conclusión

Si puedes resolver estos ejercicios sin problemas, ya sabes usar la ley de Ohm. No necesitas memorizar nada más: solo entender qué estás calculando y por qué.

Para profundizar:

👉 vuelve al pilar principal: Ley de Ohm
👉 practica con ejemplos reales
👉 luego pasa a circuitos más complejos

Este artículo forma parte de los fundamentos de electrónica de Electronic Geek Pro, donde desarrollamos paso a paso los conceptos clave para entender y analizar circuitos eléctricos reales.
