Ejemplos prácticos de la Ley de Ohm en circuitos reales

La ley de Ohm suele presentarse como una fórmula simple: $V = I \cdot R$. Sin embargo, su importancia no está en memorizar esa relación, sino en entender por qué aparece constantemente en casi cualquier circuito eléctrico, incluso cuando no la mencionamos explícitamente.

En este artículo vamos a ver ejemplos prácticos donde la ley de Ohm se manifiesta de forma natural: desde las líneas de alta tensión que vemos en la calle, hasta un LED conectado a una fuente de alimentación. La idea no es resolver ejercicios, sino entender qué está pasando físicamente en cada caso.

¿Por qué la ley de Ohm está en todos lados?

La razón principal es muy simple: todos los circuitos tienen conductores. Y todos los conductores, sin excepción, tienen una propiedad fundamental: se oponen al paso de la corriente en mayor o menor medida.

• Los que se oponen poco se consideran buenos conductores.
• Los que se oponen mucho se consideran malos conductores.

Pero ninguno tiene resistencia cero. Esa oposición al paso de la corriente es precisamente lo que hace que la ley de Ohm esté siempre presente, aunque no la nombremos.

Ejemplo cotidiano: líneas de alta tensión

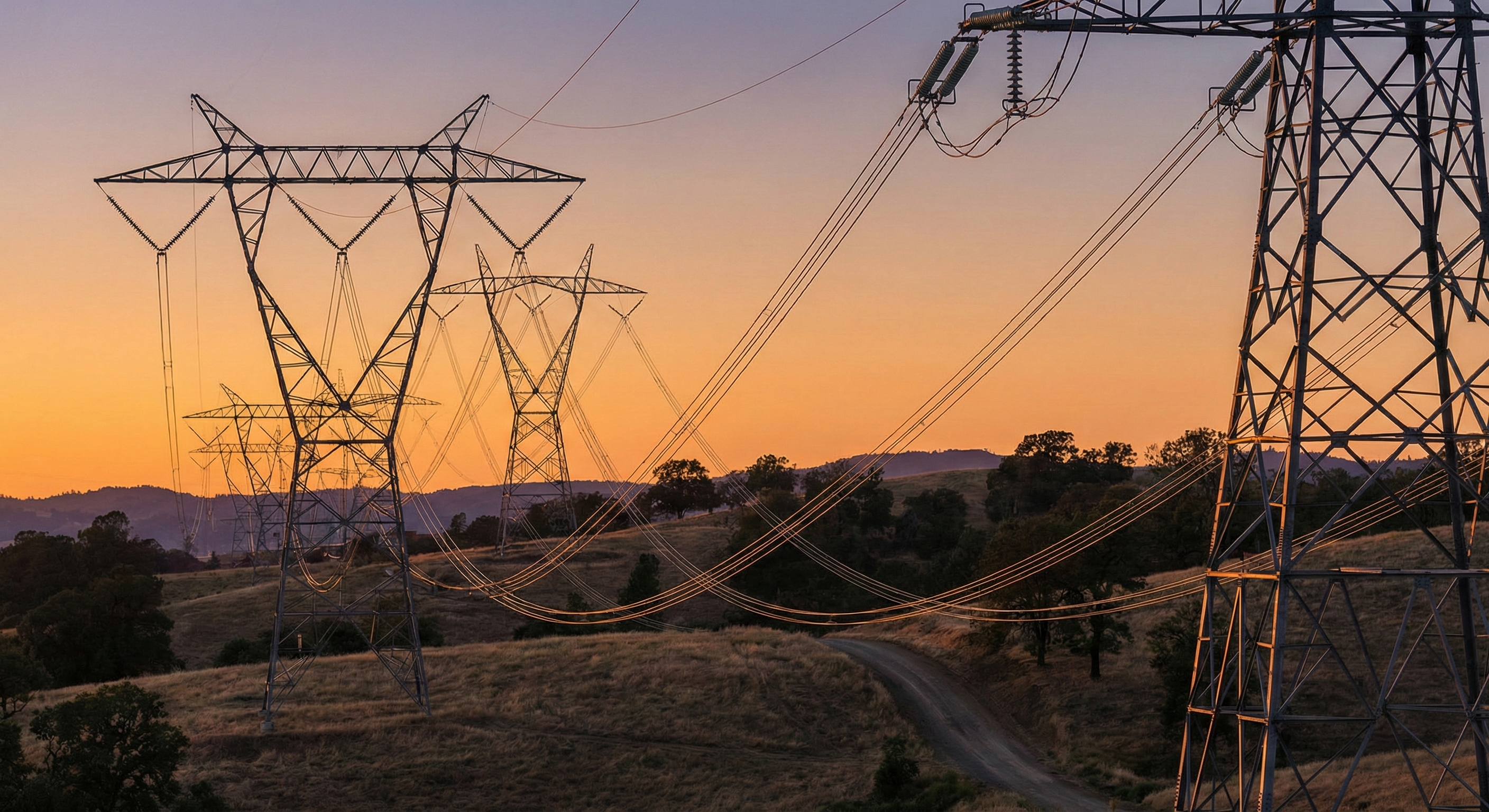

Un ejemplo claro lo vemos todos los días al salir a la calle: las líneas de alta tensión. Estas líneas no están hechas de cobre puro, a pesar de que el cobre es uno de los mejores conductores eléctricos. En su lugar, suelen estar hechas de acero, un material que:

• tiene mayor resistencia eléctrica que el cobre
• pero es mucho más barato
• y tiene mejor resistencia mecánica

Entonces, ¿cómo se evita que esa resistencia provoque grandes pérdidas de energía? La solución es elevar enormemente el voltaje. Al transmitir la energía a decenas o cientos de miles de voltios, la corriente que circula por las líneas es relativamente baja. Y como las pérdidas dependen de la corriente, la energía disipada en los conductores es pequeña.

Al final del recorrido, cuando la energía llega a nuestras casas:

• el voltaje se reduce
• la corriente aumenta
• y podemos utilizar la energía de forma segura

Todo este proceso está gobernado, directa o indirectamente, por la ley de Ohm, aunque nunca se la mencione explícitamente.

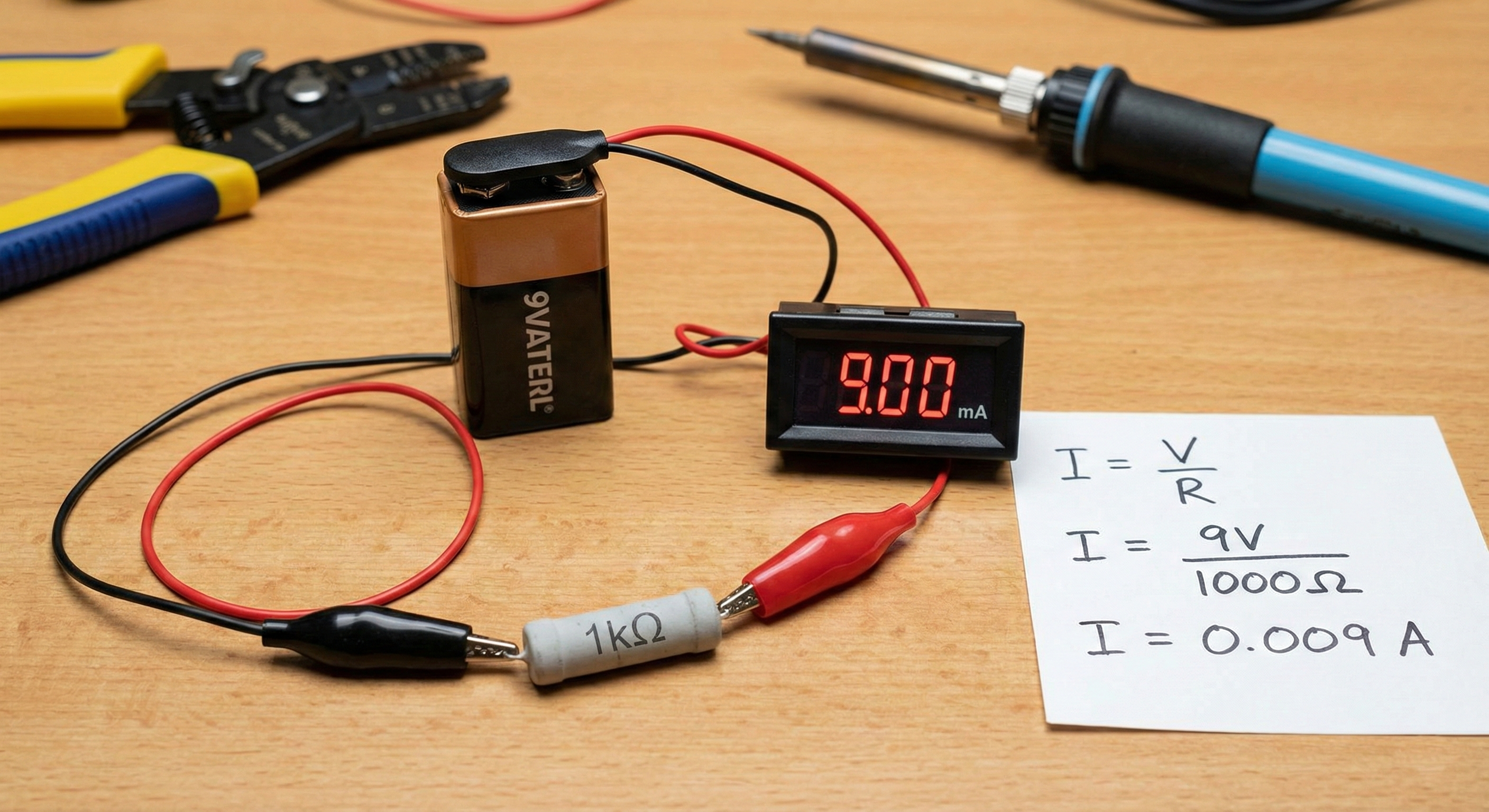

Una resistencia conectada a una batería

El caso más básico para ver la ley de Ohm en acción es una fuente de voltaje conectada a una resistencia. En este tipo de circuito, la resistencia se comporta de forma lineal, lo que significa que:

• si aumentamos el voltaje, la corriente aumenta
• si aumentamos la resistencia, la corriente disminuye
• si reducimos la resistencia, la corriente aumenta

La relación entre voltaje, corriente y resistencia es directa y proporcional. Por eso este tipo de circuito se utiliza siempre como primer ejemplo al estudiar la ley de Ohm. Aunque existen situaciones extremas donde un resistor puede comportarse de forma no lineal, en la gran mayoría de los casos prácticos —y especialmente al inicio— podemos asumir que el comportamiento es lineal.

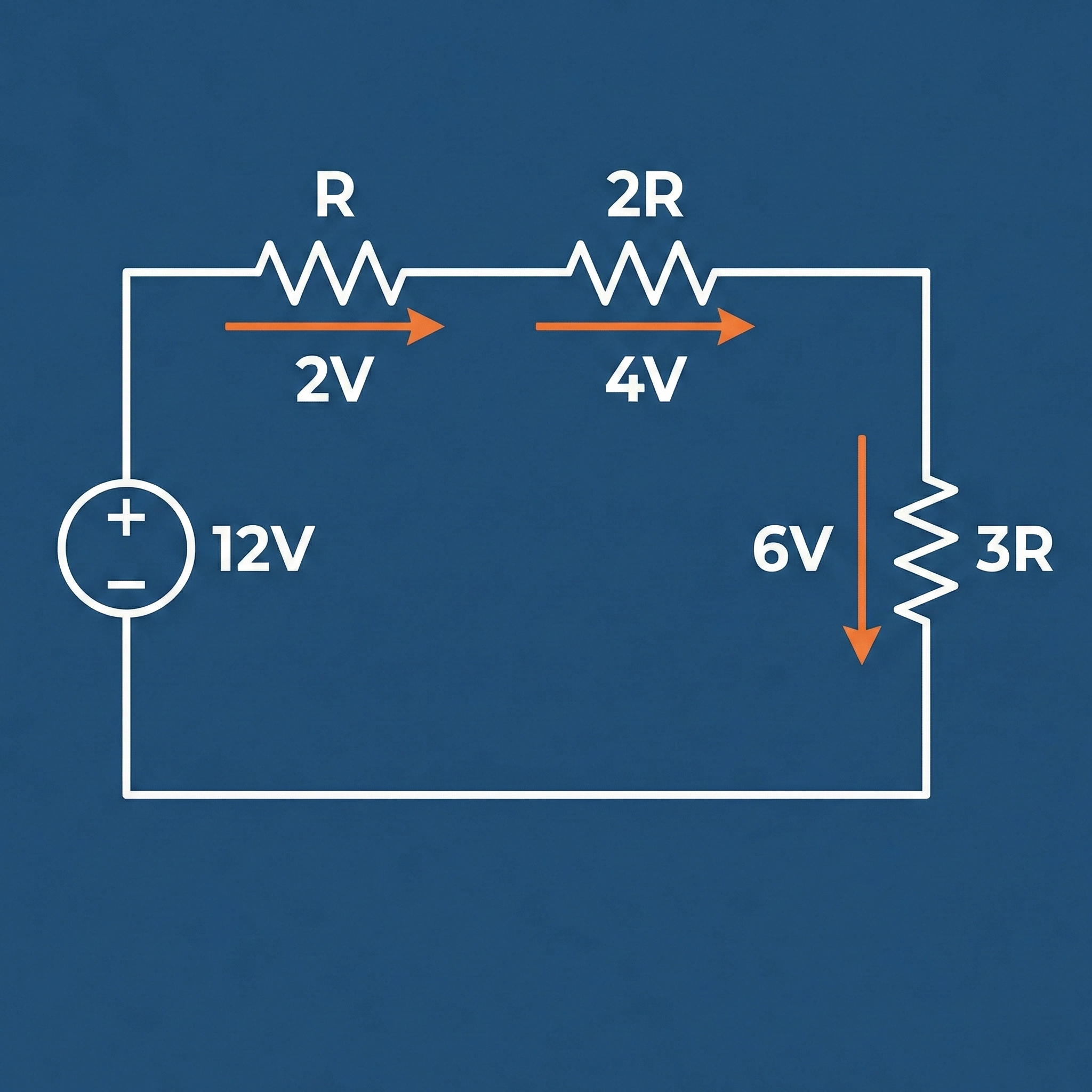

Varias resistencias en serie: por qué el voltaje se reparte

En un circuito en serie, ocurre algo fundamental: la corriente que circula por todas las resistencias es exactamente la misma. Desde el punto de vista del análisis de circuitos, diríamos que la corriente en la malla es constante.

Si usamos la expresión de la ley de Ohm: $V = I \cdot R$ y asumimos que la corriente es la misma en todas las resistencias, entonces el voltaje en cada una dependerá únicamente de su valor. Esto explica por qué:

• una resistencia más grande tiene una caída de voltaje mayor
• una resistencia más pequeña tiene una caída de voltaje menor

A veces se dice que una resistencia “consume” más voltaje, pero en realidad no absorbe energía: la resistencia disipa energía en forma de calor. Otros componentes, como los condensadores, se comportan de manera distinta, pero eso lo veremos más adelante.

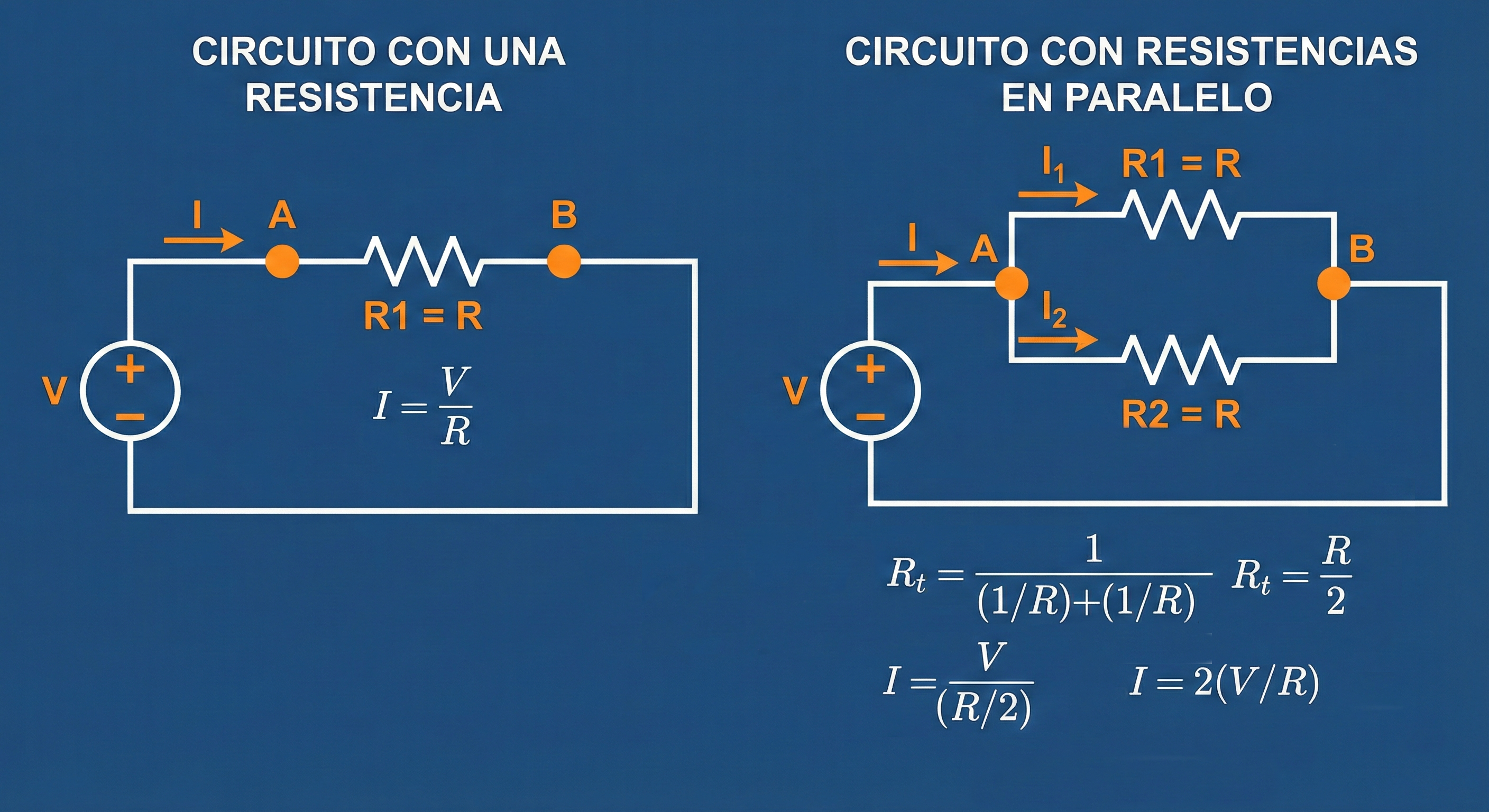

Resistencias en paralelo: por qué la corriente aumenta

En los circuitos en paralelo, sucede algo que suele resultar contraintuitivo al principio. En un circuito en serie, la resistencia total es la suma directa de las resistencias. En un circuito en paralelo, ocurre lo contrario:

• la resistencia equivalente disminuye a medida que se agregan más resistencias
• la resistencia total siempre es menor que cualquiera de las resistencias individuales

Aunque matemáticamente se expresa como el inverso de la suma de los inversos, la idea física es sencilla: al agregar caminos en paralelo, le estamos facilitando el paso a la corriente. El voltaje entre los nodos de la fuente no cambia. Lo que cambia es la resistencia total del circuito, y al disminuir la resistencia, la corriente aumenta, tal como predice la ley de Ohm.

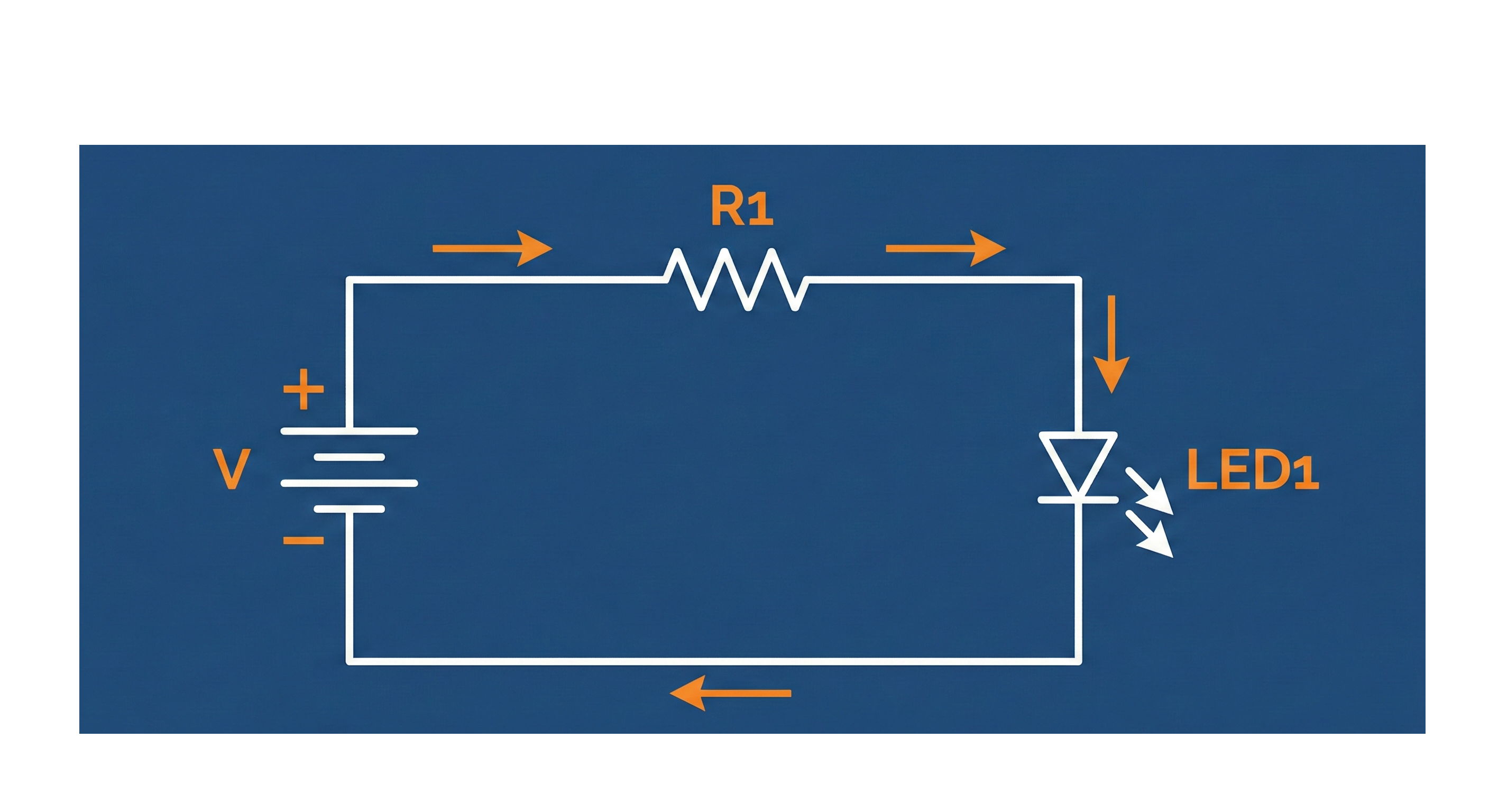

El LED y la resistencia: un ejemplo crítico

Un ejemplo práctico muy común es el de un LED conectado a una fuente de alimentación. Supongamos un LED que funciona correctamente con:

• $2\ V$
• $20\ mA$

Si conectamos ese LED directamente a una fuente de $5\ V$, el exceso de voltaje provocará que circule una corriente muy alta, suficiente para quemarlo casi de inmediato. El problema no es el voltaje en sí, sino la corriente que ese voltaje genera.

La solución es usar una resistencia en serie, que:

• absorbe el voltaje excedente
• limita la corriente
• permite que el LED funcione de forma segura

En este caso, la ley de Ohm es la herramienta que nos permite elegir correctamente el valor de esa resistencia.

Conclusión: entender antes que calcular

La ley de Ohm no es solo una fórmula para resolver ejercicios. Es una relación fundamental que describe cómo se comportan los conductores en cualquier circuito real. Desde las líneas de alta tensión hasta un LED en una protoboard, siempre hay conductores, siempre hay resistencia y siempre existe una relación entre voltaje y corriente. Cuando se entienden bien estos conceptos básicos, la ley de Ohm deja de ser algo que se memoriza y pasa a ser una herramienta que se usa casi sin darse cuenta.
