Circuitos eléctricos básicos: qué son, tipos y cómo analizarlos paso a paso
Un circuito eléctrico es la base de toda la electrónica. Entender cómo funciona un circuito eléctrico simple, qué elementos lo componen y cómo se comportan el voltaje y la corriente es fundamental antes de avanzar hacia sistemas más complejos.
En esta guía aprenderás qué es un circuito eléctrico, los tipos de circuitos eléctricos más comunes y cómo analizarlos paso a paso utilizando herramientas como la ley de Ohm.
¿Qué es un circuito eléctrico?
Un circuito eléctrico es un conjunto de elementos conectados que forman un camino cerrado por el cual puede circular corriente eléctrica. Para que funcione correctamente deben existir:
- Una fuente de energía
- Un camino conductor
- Una carga o elemento receptor
- Opcionalmente, elementos de control o protección
Su comportamiento depende directamente del voltaje, la corriente y la resistencia presentes en el sistema.

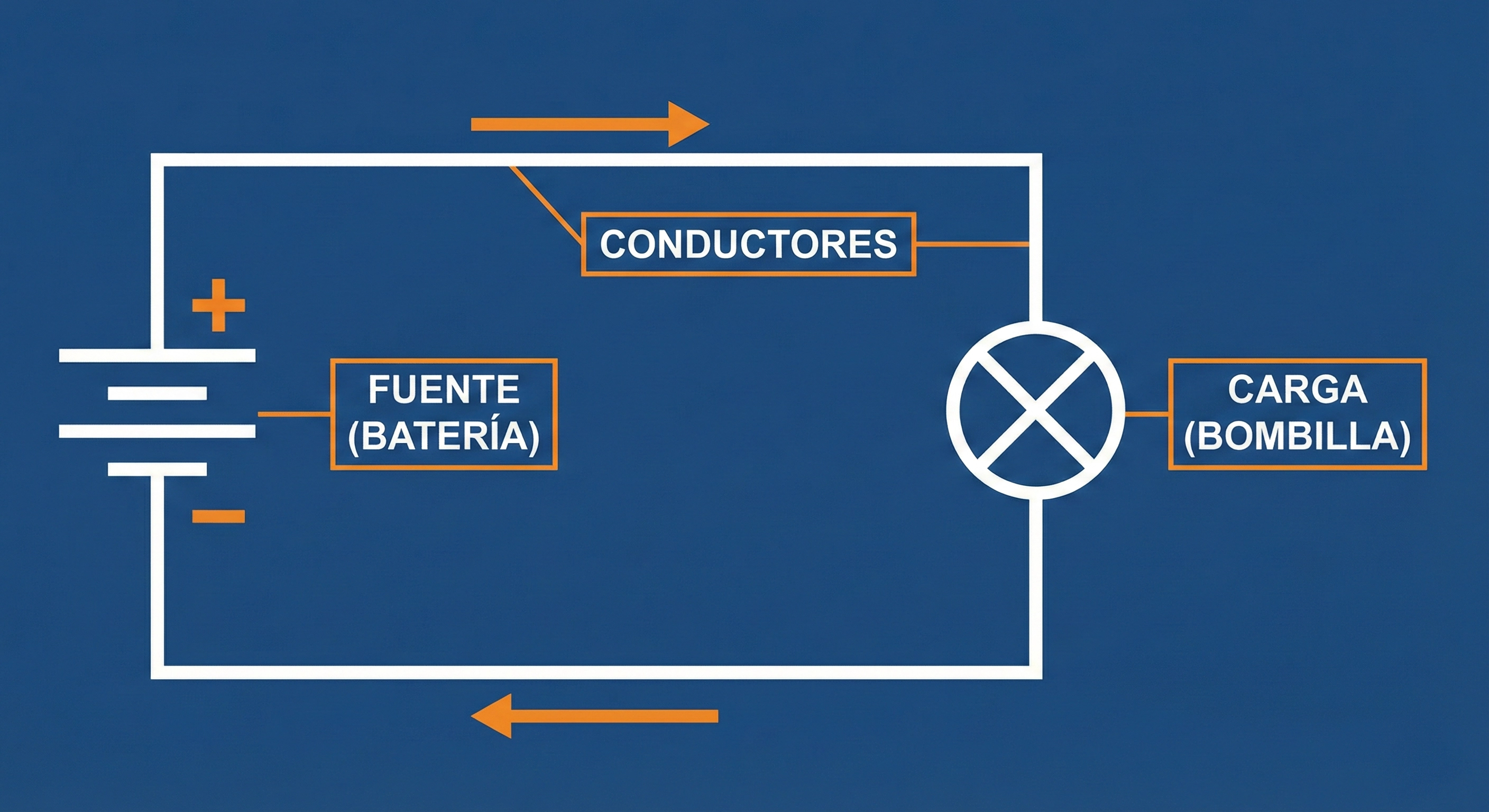

Componentes básicos de un circuito eléctrico
Fuente de energía
Proporciona el voltaje necesario para mover las cargas eléctricas.
Conductores
Permiten el desplazamiento de electrones entre los componentes.
Carga o receptor
Elemento que utiliza la energía eléctrica: resistencias, LEDs, motores, etc.
Elementos de control
Interruptores, fusibles y dispositivos de protección que permiten controlar o proteger el circuito.

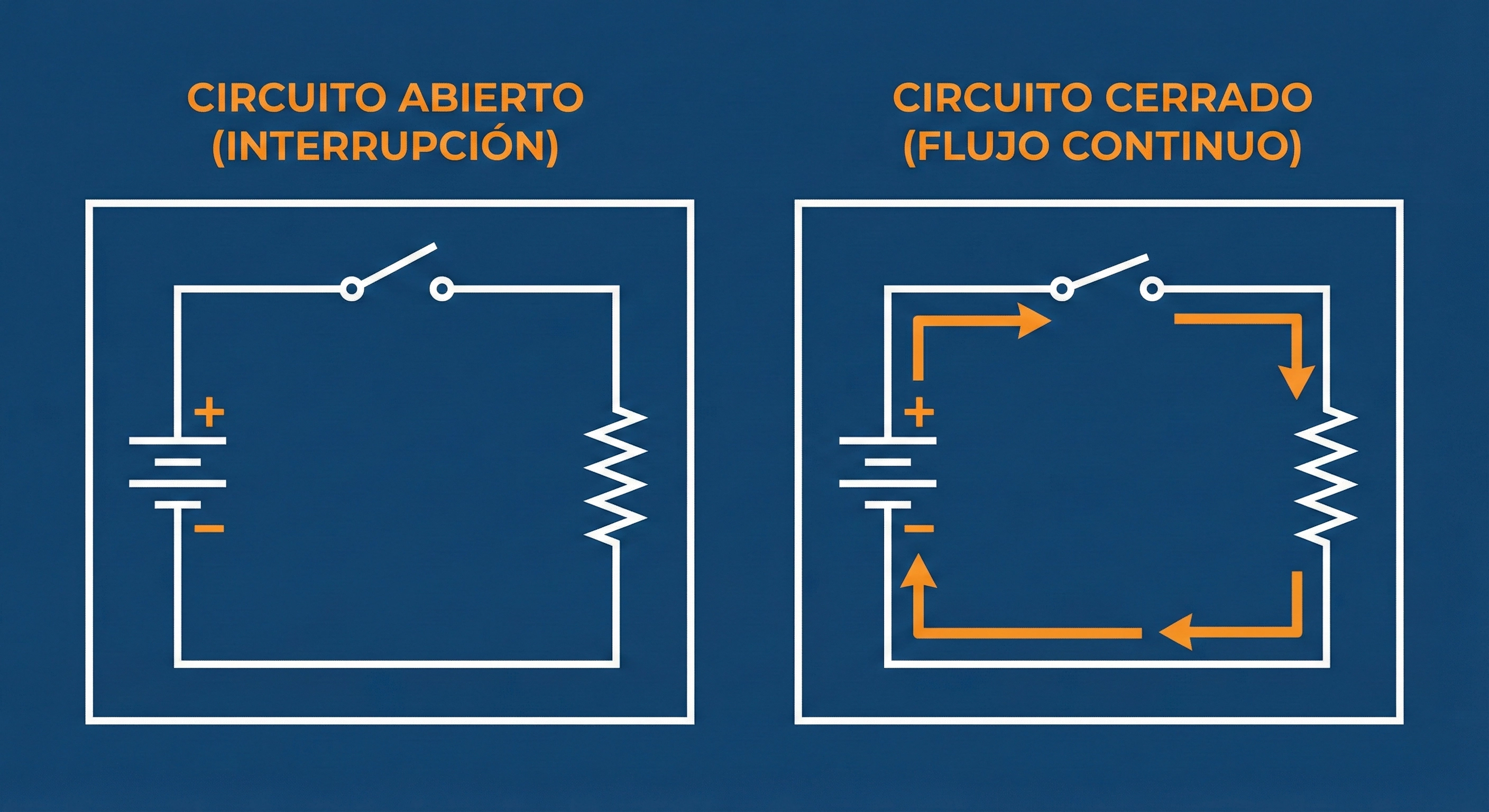

Circuito abierto y circuito cerrado
En un circuito cerrado el camino eléctrico está completo y la corriente fluye. En un circuito abierto el camino está interrumpido y, aunque exista voltaje, no circula corriente.

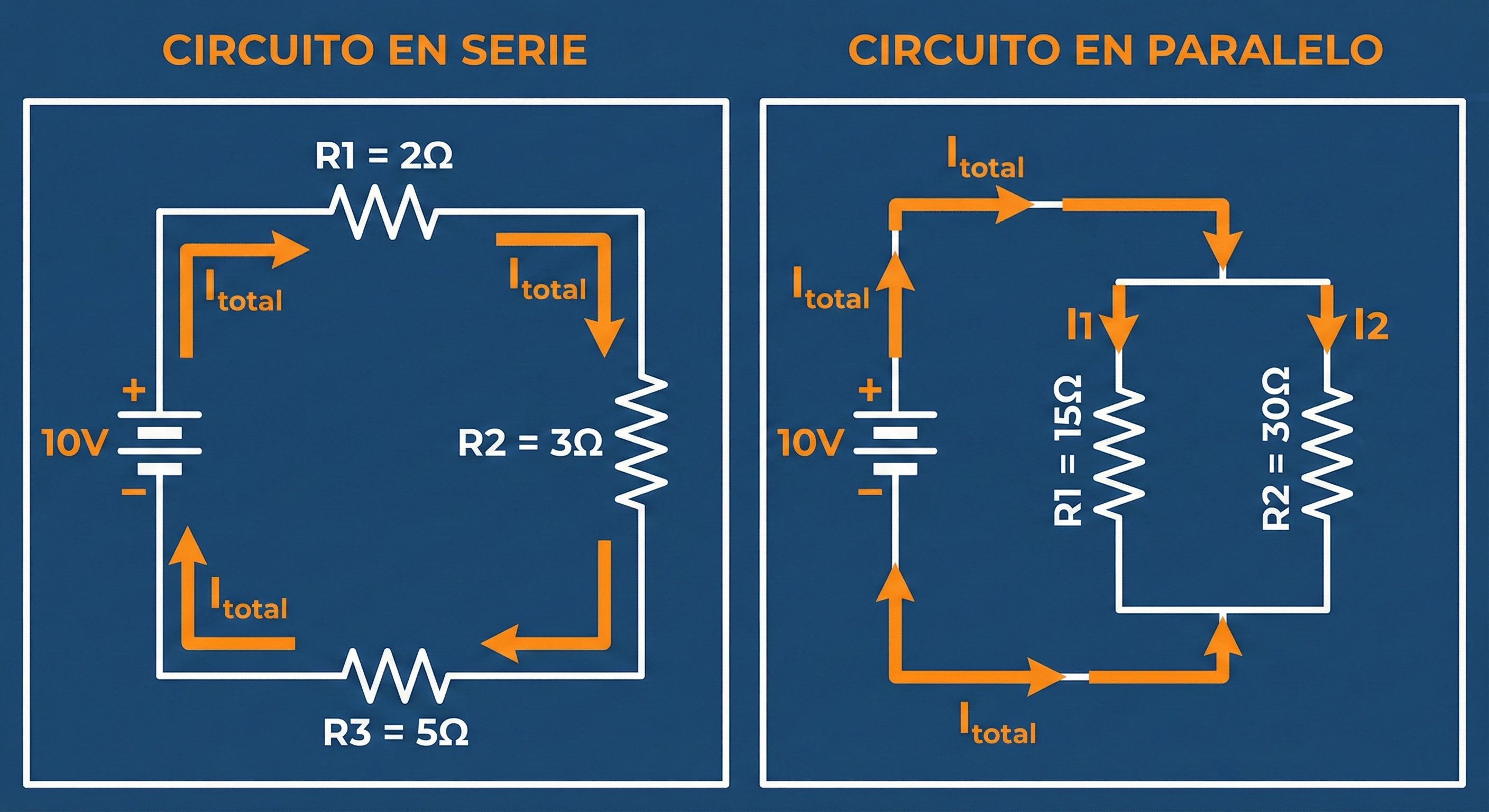

Tipos de circuitos eléctricos
Circuito en serie
Todos los componentes están conectados uno tras otro. La corriente es la misma en todos los elementos.
Circuito en paralelo
Los componentes comparten los mismos nodos. El voltaje es el mismo en cada rama.
Circuito mixto
Combina conexiones en serie y en paralelo y requiere un análisis más ordenado.

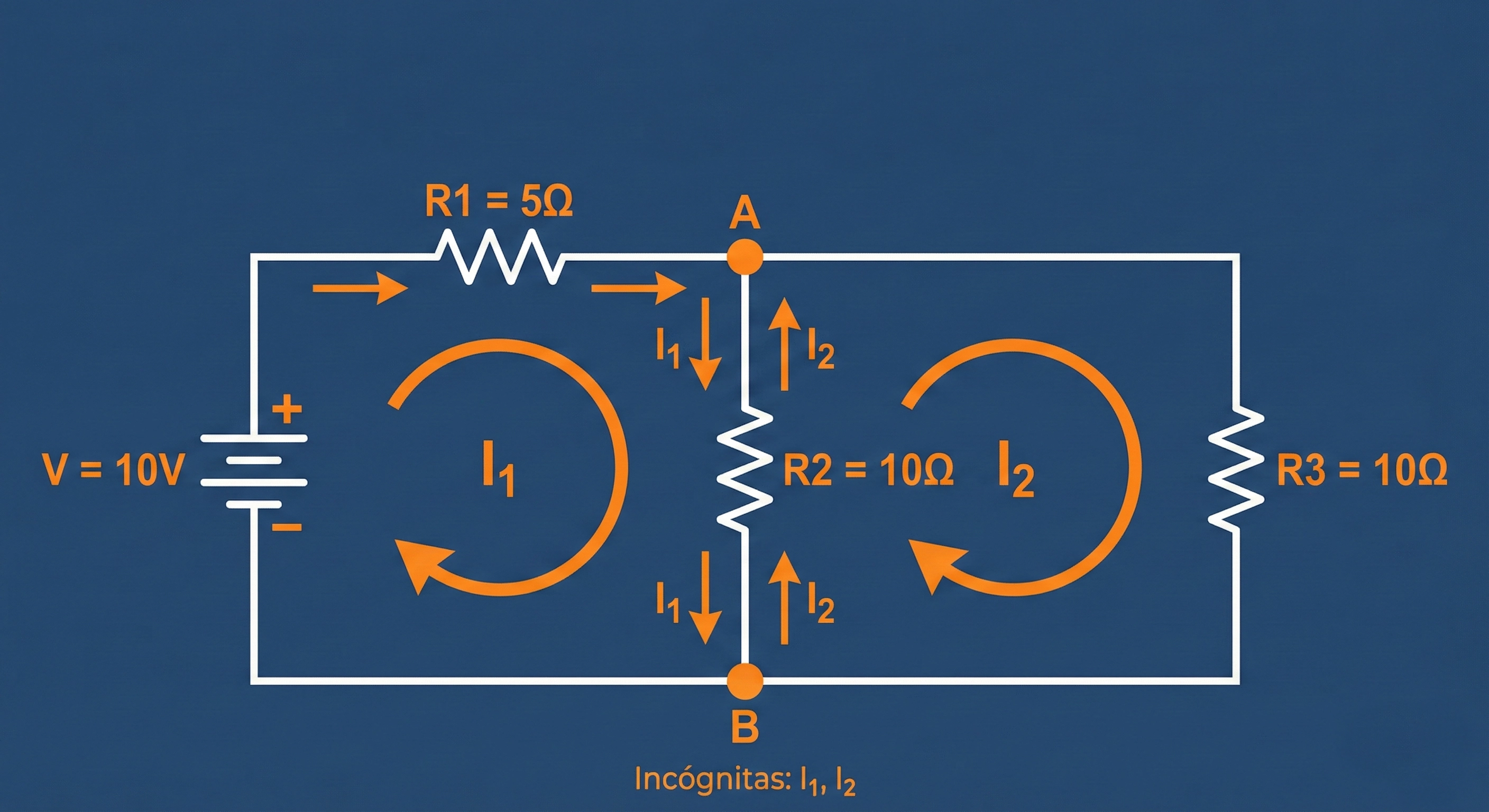

Cómo analizar un circuito eléctrico paso a paso
Paso 1: Identificar componentes
Reconocer fuentes, resistencias y conexiones.
Paso 2: Determinar el tipo de circuito
Serie, paralelo o mixto.
Paso 3: Aplicar la ley de Ohm
La ley de Ohm permite calcular la magnitud desconocida:
Ejemplo rápido
Supongamos una fuente de $9\ V$ conectada a una resistencia de $3\ \Omega$.
La corriente que circula por el circuito es de 3 amperios.
Aplicación práctica y recursos para profundizar
Una vez comprendidos los circuitos eléctricos básicos, el siguiente paso es practicar su análisis en situaciones reales.
Estos recursos refuerzan la comprensión antes de avanzar hacia análisis más complejos como mallas o nodos.
Errores comunes en el análisis de circuitos eléctricos
- No cerrar correctamente el circuito
- Confundir corriente con voltaje
- Aplicar fórmulas sin analizar la configuración
- No simplificar circuitos mixtos antes de calcular
Conclusión
Entender los circuitos eléctricos básicos permite conectar teoría y práctica. Cuando se dominan los elementos de un circuito eléctrico y se sabe aplicar correctamente la ley de Ohm, el análisis deja de ser un problema matemático y se convierte en una herramienta intuitiva.
Preguntas frecuentes sobre circuitos eléctricos básicos
¿Puede existir voltaje sin corriente?
Sí. En un circuito abierto puede haber voltaje aunque no circule corriente.
¿Todos los circuitos cumplen la ley de Ohm?
La mayoría de los circuitos básicos con elementos lineales sí la cumplen.
¿Qué es un circuito eléctrico simple?
Es aquel formado por una fuente, un conductor y una carga conectados en un camino cerrado.
