Capacitancia y condensadores: qué son, fórmula y cómo funcionan en un circuito

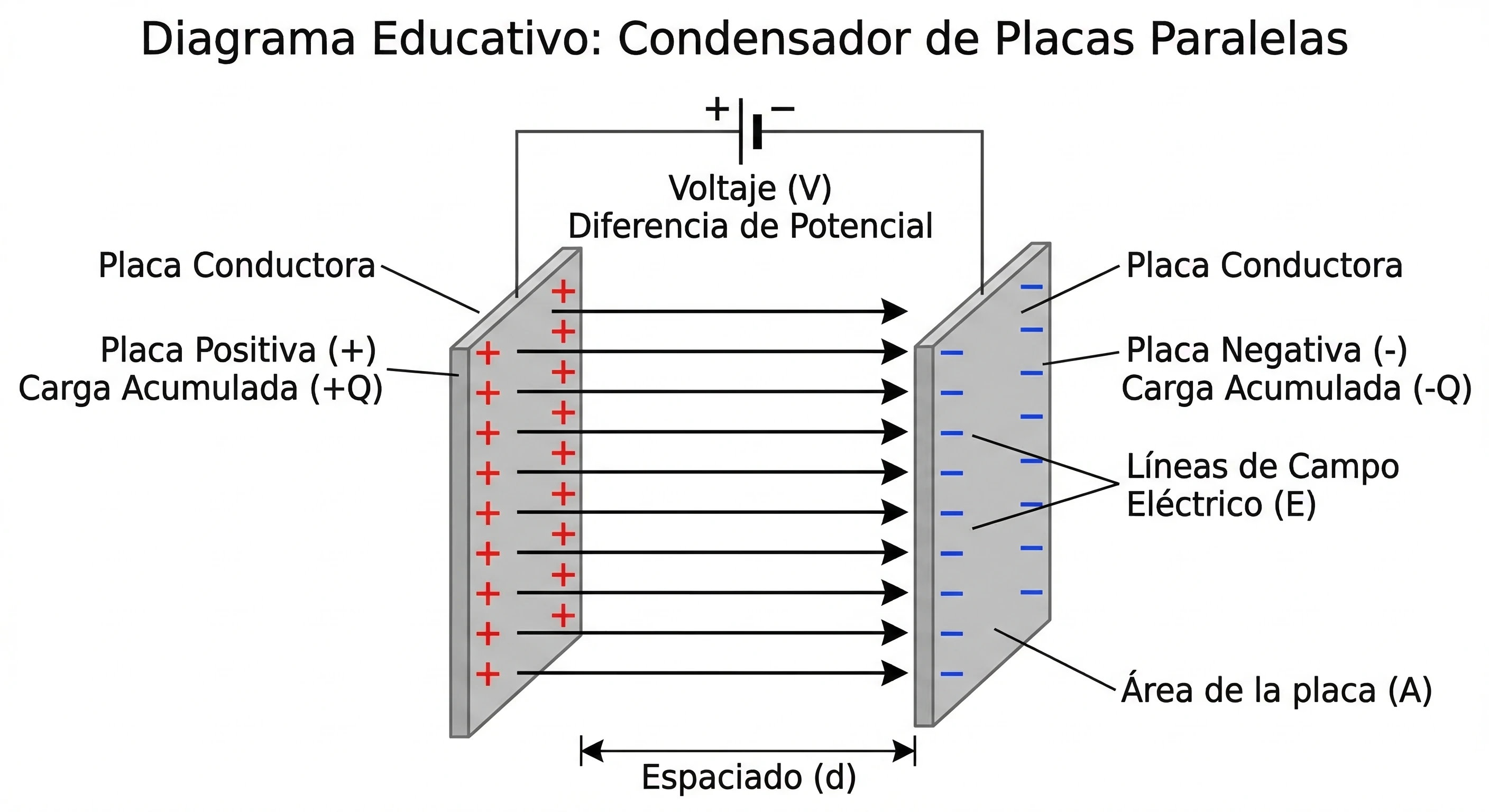

¿Qué es la capacitancia?
La capacitancia es la capacidad que tiene un sistema para almacenar carga eléctrica cuando existe una diferencia de potencial entre sus terminales.
A diferencia de una resistencia, que se opone al paso de la corriente, un condensador almacena energía en forma de campo eléctrico.
En términos simples, un condensador es un componente que puede acumular carga y liberarla posteriormente dentro de un circuito.

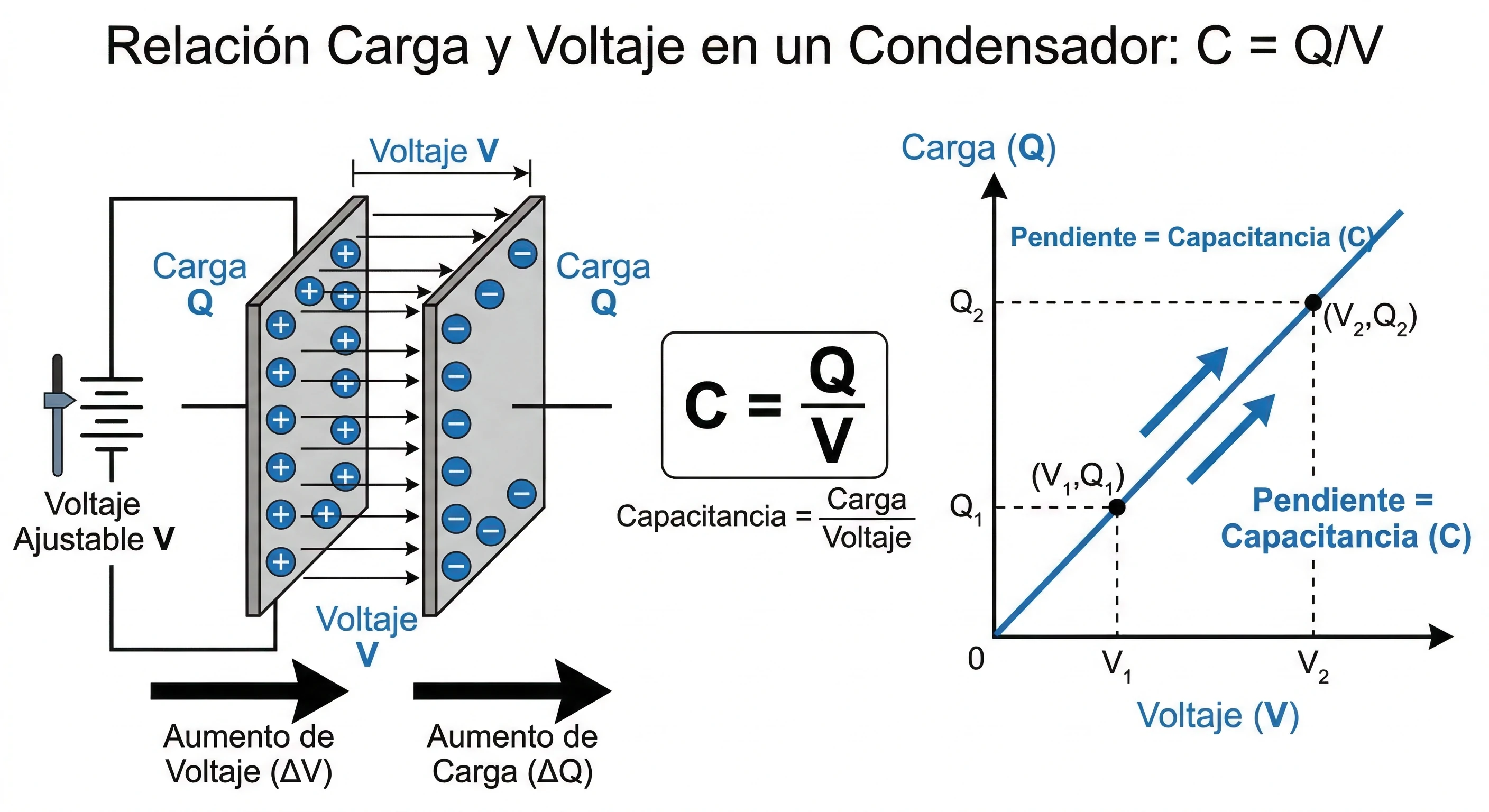

Definición formal de capacitancia
La capacitancia se define como la relación entre la carga almacenada y el voltaje aplicado:
C = Q / V
Donde:
- C es la capacitancia (faradios, F)
- Q es la carga eléctrica (coulomb)
- V es el voltaje (voltios)
Esto significa que cuanto mayor sea la capacitancia, mayor cantidad de carga puede almacenarse para un mismo voltaje.

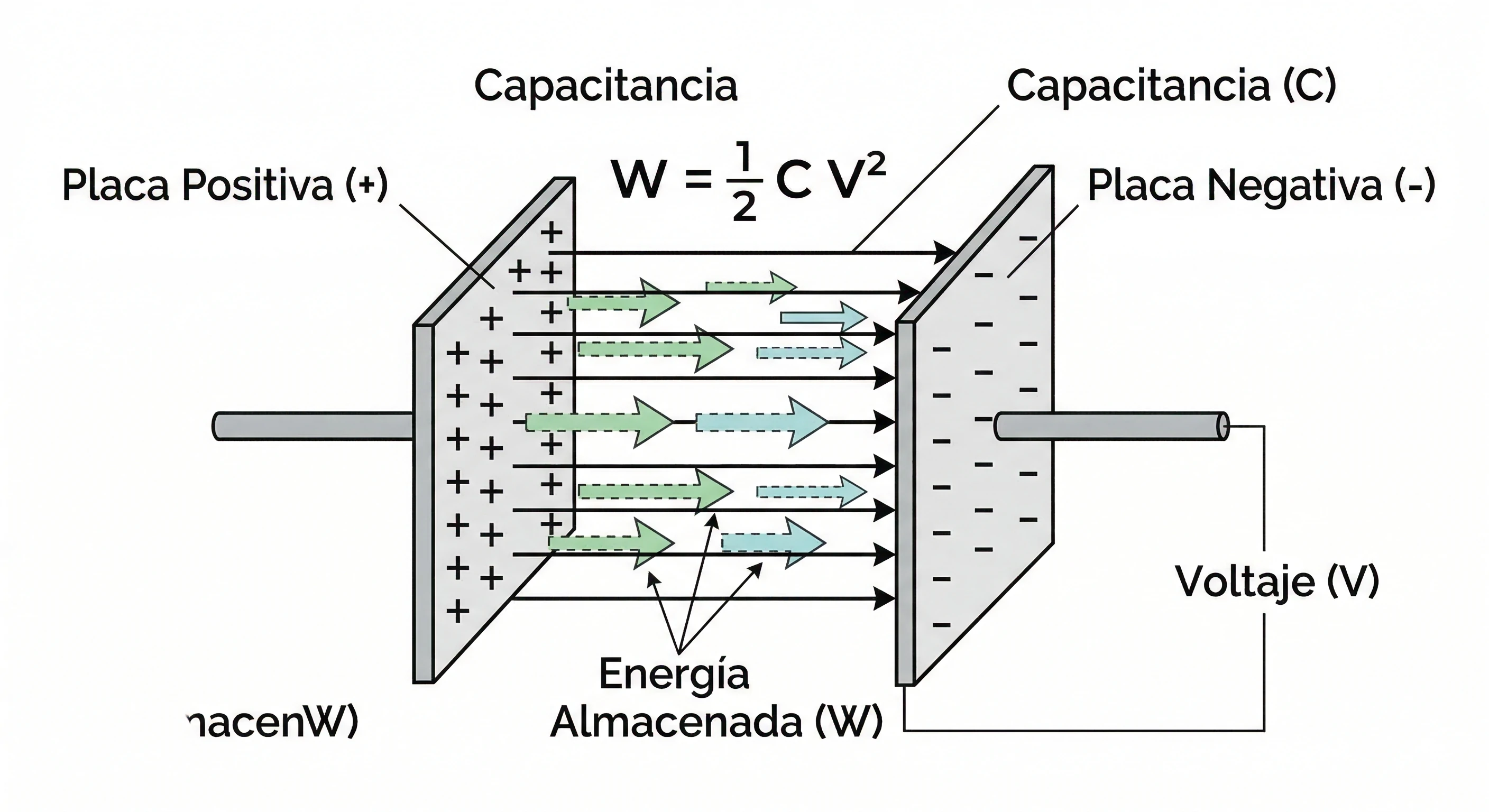

Energía almacenada en un condensador
Un condensador no solo almacena carga, también almacena energía.
La energía almacenada se calcula como:
W = 1/2 · C · V²
Esto muestra que la energía depende del cuadrado del voltaje aplicado.
Si quieres entender mejor cómo se relaciona energía y potencia, puedes revisar nuestra guía sobre potencia eléctrica.

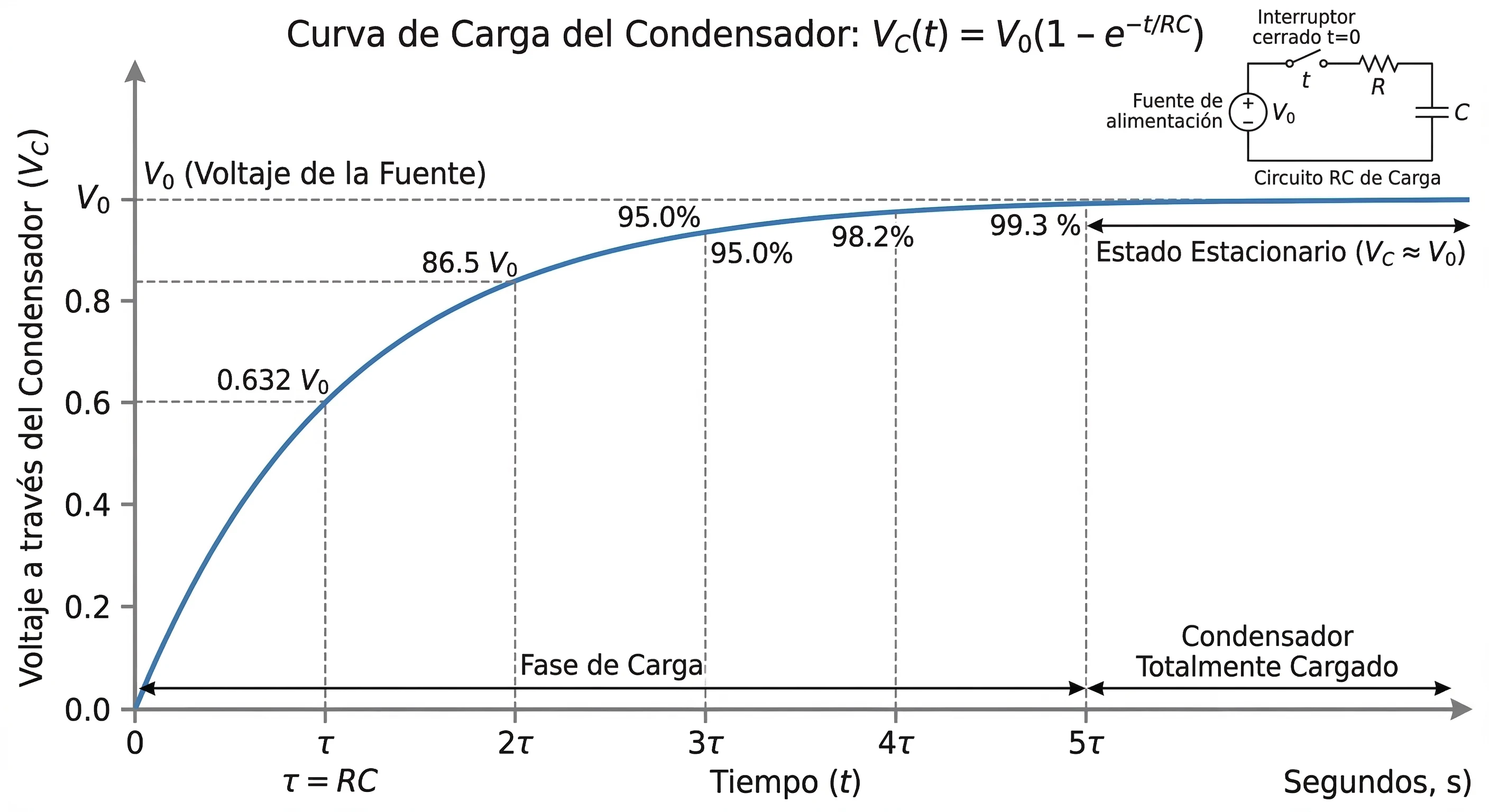

¿Cómo funciona un condensador en un circuito?
Cuando conectamos un condensador a una fuente de voltaje, comienza a cargarse. Inicialmente permite el paso de corriente, pero a medida que se carga, la corriente disminuye hasta prácticamente detenerse en régimen permanente (en corriente continua).
En corriente alterna, en cambio, el comportamiento es distinto: el condensador permite el paso de señales variables dependiendo de su frecuencia.

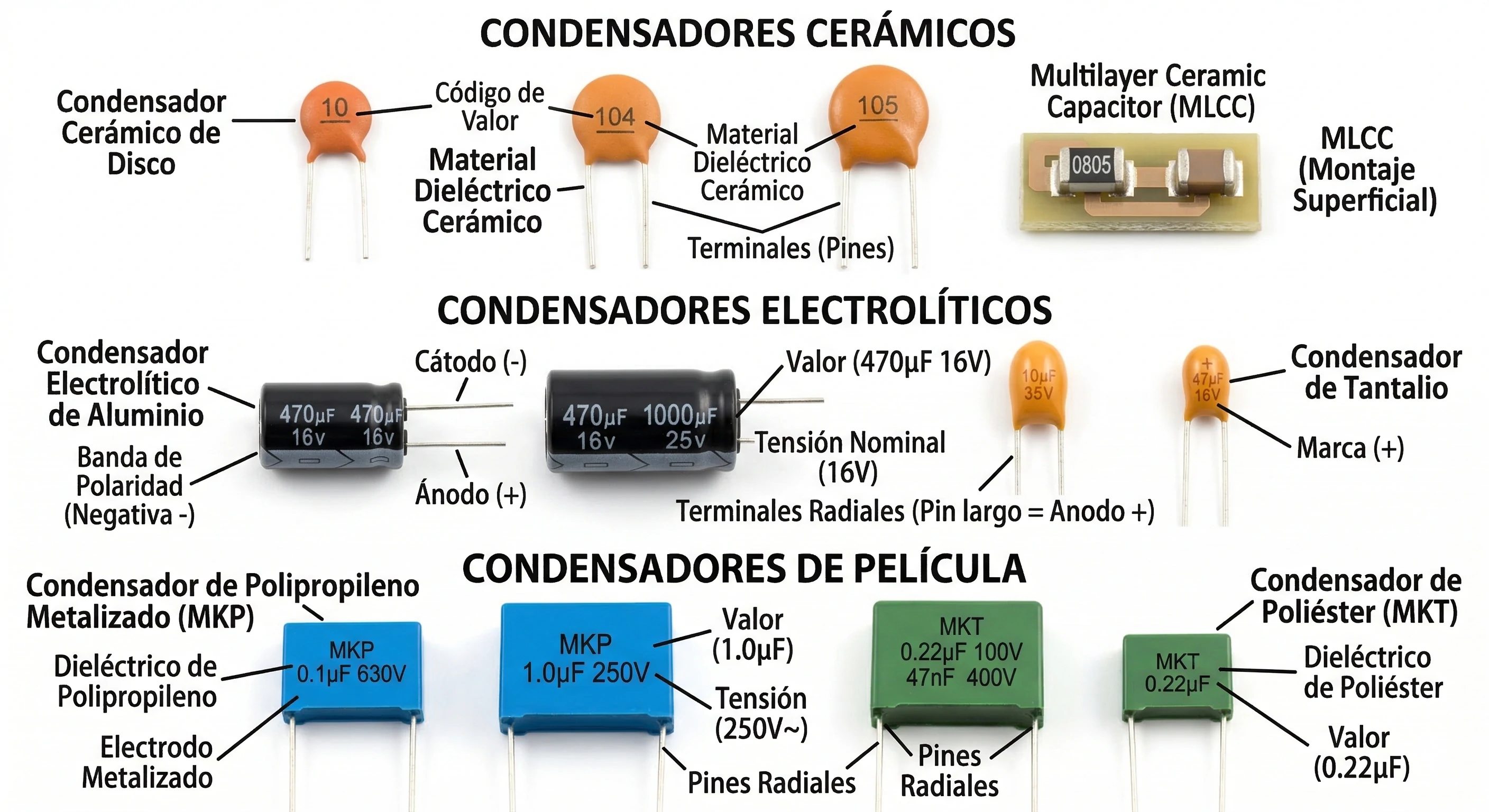

Tipos de condensadores en electrónica
Condensadores cerámicos
Pequeños, económicos y comunes en circuitos digitales.
Condensadores electrolíticos
Mayor capacidad, polarizados, usados en filtrado de fuentes de alimentación.
Condensadores de poliéster
Más estables y usados en aplicaciones donde se requiere mayor precisión.

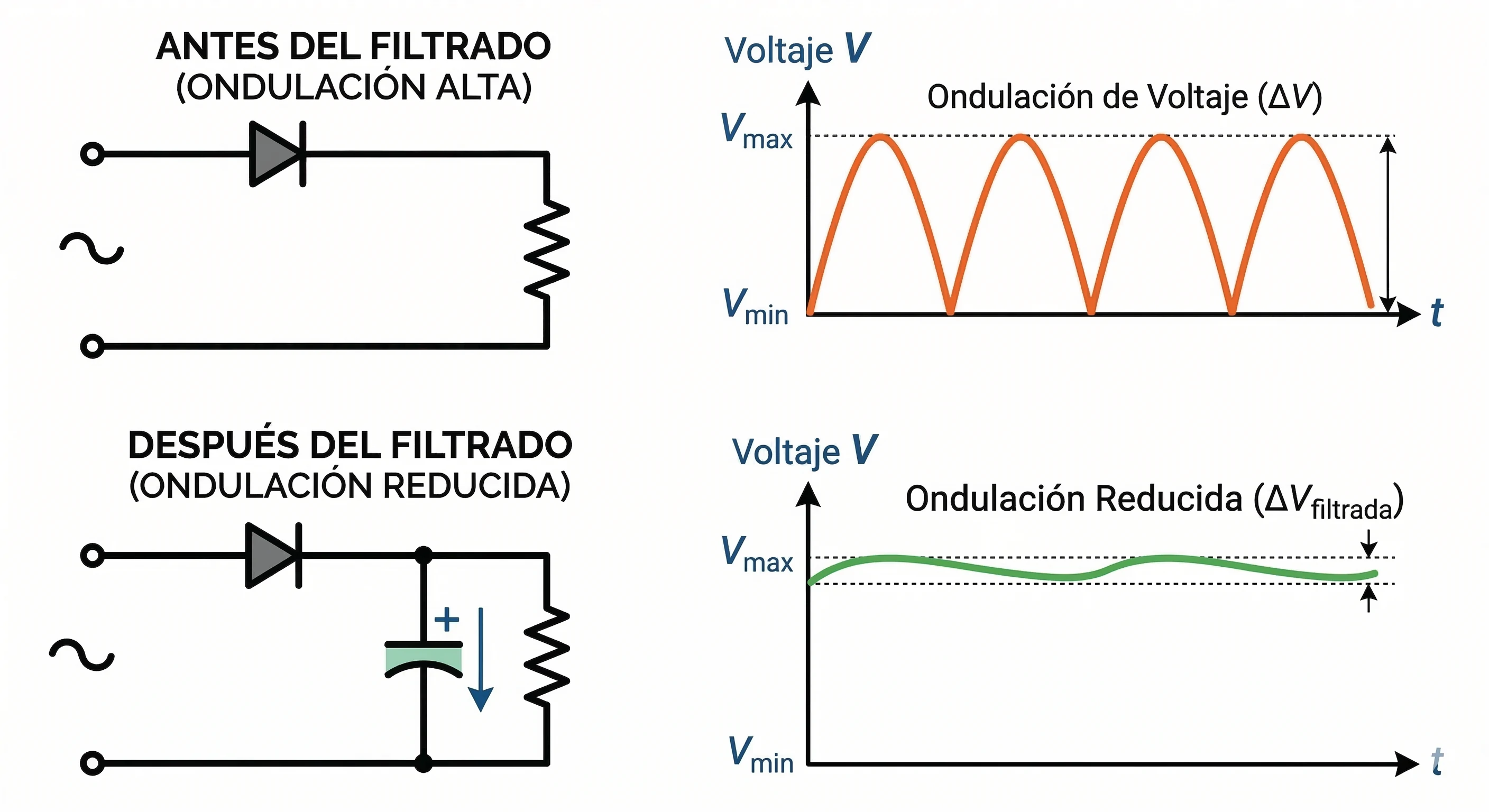

Aplicación práctica: filtrado en fuentes de alimentación
Uno de los usos más comunes de un condensador es suavizar el voltaje en una fuente de alimentación.
Después de rectificar una señal alterna, el condensador almacena carga cuando el voltaje sube y la libera cuando baja, reduciendo el rizado.
Sin este componente, el voltaje de salida sería inestable.
Errores comunes al trabajar con condensadores
- Conectar un condensador electrolítico al revés.
- No respetar el voltaje máximo especificado.
- Creer que el condensador bloquea completamente la corriente.
- No considerar que puede mantener carga incluso desconectado.
Conclusión
La capacitancia es un concepto fundamental en electrónica porque describe cómo se almacena y libera energía dentro de un circuito.
Mientras la resistencia controla la corriente, el condensador gestiona la energía eléctrica de forma temporal.
Comprender su comportamiento es clave para diseñar circuitos estables y funcionales.
